Pompa Lumpur Horizontal ZJ

Pompa Lumpur Horizontal ZJ adalah pompa anti-abrasi, termasuk pompa lumpur sentrifugal aksial, isap sendiri, satu tahap, isap tunggal. Bagian yang dilalui fluida dari seri pompa ini terbuat dari besi cor paduan keras tinggi, yang memiliki ketahanan abrasi, ketahanan korosi, dan ketahanan benturan yang tinggi, sehingga memperpanjang masa pakai pompa. Pompa ini dibagi menjadi tipe horizontal (seri ZJ) dan tipe vertikal (seri ZJL) sesuai dengan strukturnya. Pompa horizontal dibagi menjadi berbagai spesifikasi sesuai dengan diameter saluran keluar: 350mm, 300mm, 250mm, 200mm, 150mm, 100mm, 80mm, 65mm, 50mm, 40mm, dll.; setiap ukuran pompa memiliki diameter impeller yang berbeda untuk dipilih sesuai dengan ketinggian yang berbeda.

Pompa Lumpur Horizontal ZJ cocok untuk industri seperti pertambangan, pembangkit listrik, pengerukan, metalurgi, bahan kimia, bahan bangunan, dan minyak bumi. Pompa ini terutama digunakan untuk mengangkut lumpur abrasif yang mengandung partikel padat, seperti memproses konsentrat dan tailing di pabrik pengolahan mineral, pembuangan abu di pembangkit listrik, pabrik persiapan batubara mengangkut lendir batubara dan persiapan batubara media berat, dan operasi penambangan sungai pesisir mengangkut Lumpur, dll. Konsentrasi berat Lumpur yang dapat ditangani adalah 45% mortar dan 60% Lumpur; mode transmisi dapat berupa koneksi langsung, sabuk, hidrolik, pengaturan kecepatan konversi frekuensi, dll., dan juga dapat dioperasikan secara seri atau paralel sesuai dengan kebutuhan pengguna.

Pompa Lumpur Horizontal ZJRentang Parameter:

Diameter Saluran Keluar Pompa: 40-550 (mm);

Rentang Aliran: 4.5m3/jam -7600 m3/jam,

Rentang Head: 6m-134m.

Prinsip Kerja Pompa Lumpur Horizontal ZJ

Di bawah aksi gaya sentrifugal, cairan terlempar dari pusat impeller ke tepi luar dan mendapatkan energi, meninggalkan tepi luar impeller dengan kecepatan tinggi dan memasuki casing pompa volute. Di dalam casing pompa volute, cairan melambat karena perluasan bertahap dari saluran aliran, dan mengubah sebagian energi kinetik menjadi energi tekanan statis. Akhirnya, ia mengalir ke dalam pipa pelepasan pada tekanan yang lebih tinggi dan dikirim ke lokasi yang diperlukan. Ketika cairan mengalir dari pusat impeller ke tepi luar, vakum tertentu terbentuk di pusat impeller. Karena tekanan di atas permukaan cairan di tangki penyimpanan lebih besar daripada tekanan di saluran masuk pompa, cairan terus-menerus ditekan ke dalam impeller.

Fitur Struktural Pompa Lumpur Horizontal ZJ:

• Diameter besar dan kantilever pendek memastikan kekakuan poros dan cocok untuk daya tinggi dan kondisi kerja yang keras.

• Selongsong baja tahan karat yang dikeraskan memiliki celah yang pas dengan poros, dan O-ring dipasang di kedua ujung untuk melindungi poros dari keausan dan korosi.

• Pelat penutup depan dan belakang impeller memiliki bilah tambahan, yang dapat mengurangi aliran balik dan mengurangi tekanan penyegelan.

• Badan pompa dan penutup pompa terbuat dari bahan besi ulet dengan rusuk kuat tambahan untuk memastikan kemampuan menahan tekanan tinggi.

• Bagian yang dilalui fluida terbuat dari berbagai paduan anti-aus kromium tinggi atau karet dengan sifat yang berbeda. Mereka tahan terhadap abrasi, benturan, dan erosi, yang sangat memperpanjang masa pakai pompa.

• Impeller mengadopsi metode seperti saluran aliran lebar dan bilah cekung untuk meningkatkan kemampuan luapan dan anti-abrasi serta memperpanjang masa pakai.

• Segel poros dapat berupa segel pengepakan, segel impeller tambahan, segel mekanis, dll. untuk memenuhi persyaratan penyegelan dari berbagai kondisi pengoperasian.

• Posisi saluran keluar pompa dapat dipasang dan digunakan pada delapan sudut berbeda dengan interval 45° dan diputar sesuai kebutuhan.

• Rakitan bantalan tersedia dengan pelumasan oli tipis dan pelumasan gemuk. Pilih metode pelumasan yang sesuai sesuai dengan kondisi kerja yang berbeda.

Kondisi Kerja:

Aplikasi:

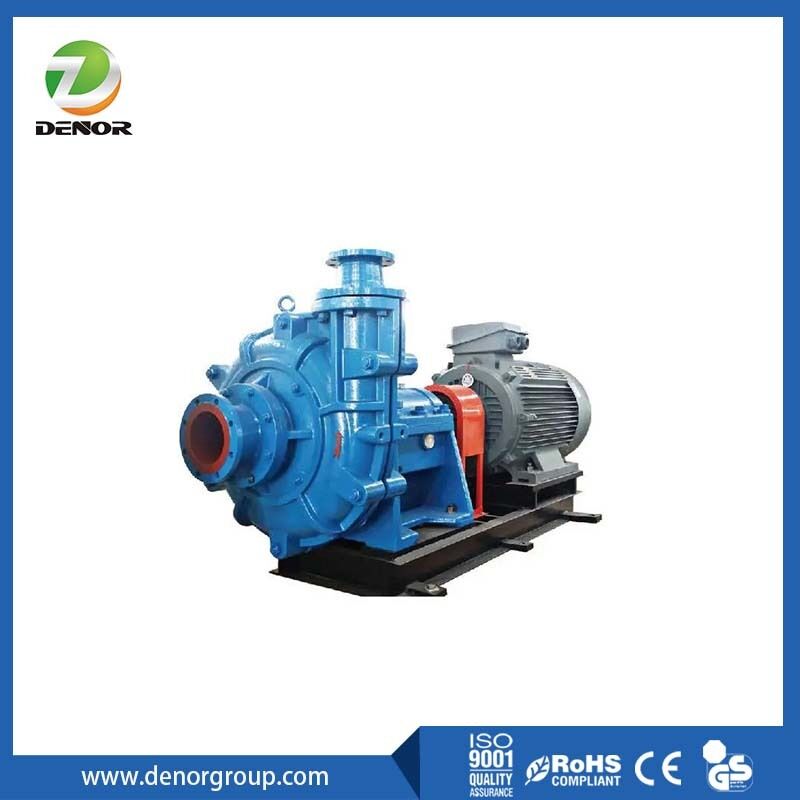

Foto Produk

Tabel Parameter Kinerja
