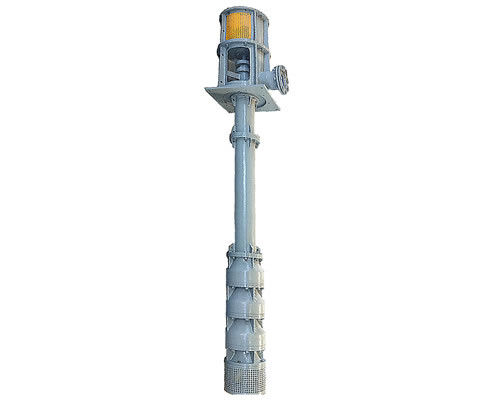

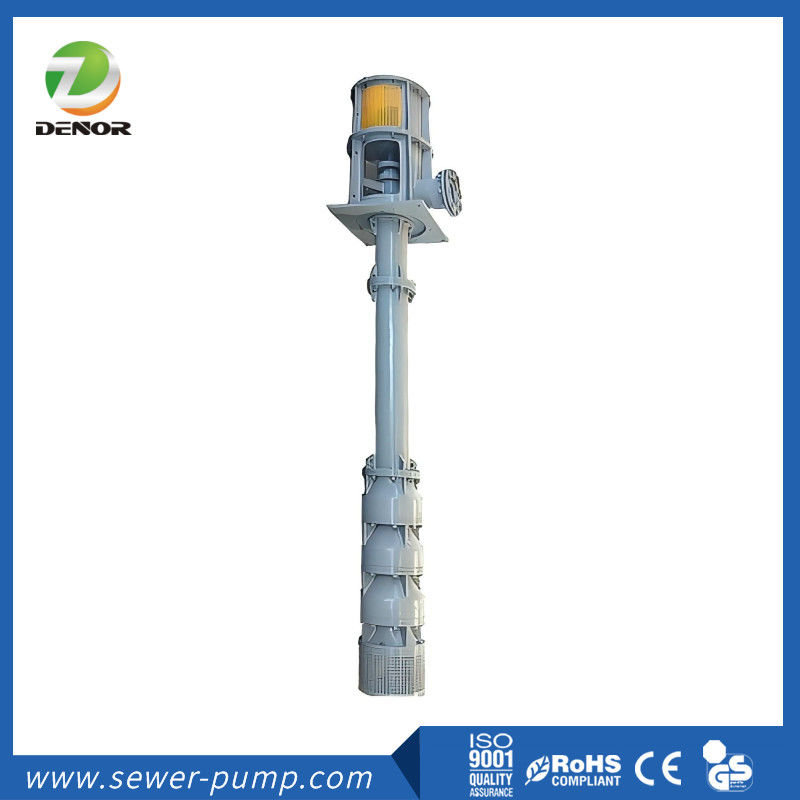

Pengendalian banjir dan drainase pompa poros panjang vertikal
Gambaran umum
LC type flood control and drainage vertical long-axis pump is an advanced and mature series of products developed to meet the needs of the domestic market by absorbing the advanced design and manufacturing experience of vertical long-axis pumps at home and abroadProduk ini dapat digunakan untuk mengangkut cairan seperti air bersih di bawah 55 ° C, air hujan, air oksida besi, limbah, air limbah industri korosif, air laut, dll.dapat mengangkut cairan pada suhu 90°CHal ini banyak digunakan di perusahaan air, pabrik pengolahan limbah, pembangkit listrik, pabrik baja, tambang dan perusahaan industri dan pertambangan lainnya, serta pasokan air kota dan drainase,irigasi lahan pertanian, pengendalian banjir dan drainase dan proyek lainnya.
● Model signifikansi Pompa sumbu panjang vertikal untuk pengendalian banjir dan drainase
200LC-23A × 2-LH
200 ∆ Diameter outlet pompa air adalah φ200 mm;
Pompa poros panjang vertikal LC;
23"Ketika impeller tidak dipotong, kepala titik desain satu tahap pompa adalah 23m (total kepala pompa = kepala satu tahap × jumlah tahap impeller);
Kode pemotongan diameter luar impeller;
×2 Nomor tahap impeller adalah 2 (dihilangkan ketika nomor tahap adalah 1);
kedalaman tenggelam (L≤40m, dalam m);
Pompa air dengan tabung pelindung (dihilangkan jika tanpa tabung pelindung).
Catatan: Format model kaliber 100 dan kaliber 150 adalah 100LC50-20A×2-L, 150LC140-15A×2-L, di mana 50 dan 140 mewakili aliran titik desain pompa.Format model pompa sumbu panjang vertikal dengan kaliber 200 sampai kaliber 1000 tidak mencakup parameter aliran.
●Jangkauan kinerja
Tingkat aliran: 50~8400m3/h;
Angkat: 15 ~ 150m.
●Prinsip kerja
Drainase: Pelabuhan hisap dari pompa sumbu panjang vertikal tipe LC untuk pengendalian banjir dan drainase vertikal ke bawah, outletnya horizontal, diperlukan start bebas vakum,Pemasangan fondasi tunggal, pompa air dan motor terhubung langsung, dan fondasi menempati area yang kecil; melihat ke bawah dari ujung motor, rotor pompa air berputar melawan arah jarum jam,dan fitur utamanya adalah:
1Perangkat lunak desain hidraulik digunakan untuk mengoptimalkan desain, dengan kinerja yang superior dan pertimbangan penuh diberikan untuk kinerja anti-abrasi dari impeller dan badan guide vane,yang sangat meningkatkan umur impeller, tubuh alat pengemudi dan bagian lainnya; produk berjalan dengan lancar, aman dan dapat diandalkan, dan sangat efisien dan hemat energi.
2. Inlet dari pompa sumbu panjang vertikal hemat energi tipe LC dilengkapi dengan layar filter dengan ukuran lubang yang sesuai,yang dapat secara efektif mencegah partikel besar kotoran masuk ke pompa dan merusak pompa, sementara meminimalkan kerugian masuk dan meningkatkan efisiensi pompa.
3. Penggerak pompa sumbu panjang vertikal hemat energi tipe LC mengadopsi lubang keseimbangan untuk menyeimbangkan gaya aksial.Penutup depan dan belakang impeller dilengkapi dengan cincin penyegelan yang dapat diganti untuk melindungi impeller dan tubuh spatula panduan.
4Komponen rotor dari pompa sumbu panjang vertikal hemat energi tipe LC meliputi impeller, poros impeller, poros perantara, poros atas, kopling, kacang penyesuaian dan bagian lainnya.
5. poros perantara, pipa air dan pipa pelindung dari LC tipe hemat energi vertikal pompa poros panjang multi-bagian, dan poros yang terhubung oleh kopling berujung atau kopling lengan;jumlah pipa air dapat ditingkatkan atau dikurangi sesuai dengan kebutuhan pengguna untuk beradaptasi dengan kedalaman bawah air yang berbeda. tubuh impeller dan guide vane dapat single-stage atau multi-stage untuk beradaptasi dengan kebutuhan angkat yang berbeda.
6Panjang poros tunggal wajar dan kekakuan cukup.
7Pipa air dari pompa sumbu panjang vertikal hemat energi tipe LC dihubungkan dengan flange, dan ada badan bantalan panduan antara dua bagian pipa air yang berdekatan.Bantalan panduan dipasang pada badan bantalan panduan dan badan layar panduan. bantalan panduan terbuat dari politetrafluoroethylene, ceron atau karet nitrile. tabung pelindung digunakan untuk melindungi poros dan bantalan panduan.tabung pelindung dapat dibatalkan, dan bantalan panduan tidak perlu dihubungkan ke pendingin eksternal dan air pelumas; ketika mengangkut air limbah, tabung pelindung harus dipasang,dan bantalan panduan harus dihubungkan ke pendingin eksternal dan air pelumas (pompa air dilengkapi dengan sistem penyegelan yang menutup sendiriSetelah pompa air dihentikan, sistem penyegelan yang menutup sendiri dapat mencegah air limbah masuk ke bantalan panduan).
8. The residual axial force and weight of the rotor components of the LC type energy-saving vertical long-axis pump can be borne by the thrust bearing in the motor support or by the motor with thrust bearingBantalan dorongan dilumasi dengan minyak (juga dikenal sebagai pelumasan minyak kering) atau minyak pelumasan (juga dikenal sebagai pelumasan minyak tipis).
9Penutup poros dari pompa poros panjang vertikal hemat energi jenis LC adalah penutup pengemasan, dan penutup poros dan bantalan panduan dilengkapi dengan lengan yang dapat diganti untuk melindungi poros.Posisi aksial impeller diatur oleh ujung atas komponen bantalan dorongan atau kacang penyesuaian dalam kopling pompa, yang sangat nyaman.
10Pompa sumbu panjang vertikal hemat energi tipe LC dengan diameter outlet φ100 dan φ150 hanya digunakan untuk mengangkut air bersih pada suhu kamar, tanpa tabung pelindung,dan bantalan panduan tidak memerlukan pelumasan eksternal dengan air pelumasanJika pengguna membutuhkan pompa sumbu panjang vertikal kaliber φ100 dan φ150 dengan tabung pelindung, perusahaan kami dapat menyediakan solusi teknis tambahan.
●Instruksi pemilihan:
1Kinerja pompa sumbu panjang vertikal LC dapat ditemukan dalam tabel parameter kinerja.Parameter yang tercantum dalam tabel adalah kinerja uji air bersih pada suhu kamar tanpa pipa air dan filter di bawah satu atmosfer.; ketika menghitung kepala perangkat, kehilangan pipa air dan filter diperkirakan 1m per 5m.
2. Motor dikonfigurasi sesuai dengan γ≤1100kg/M3.YLS adalah motor 6 kV, dan motor 10 kV dapat dilengkapi sesuai kebutuhan.
3. Ketika memesan, harap berikan model pompa, parameter kinerja, jenis cairan (lihat "Tabel Bahan Bagian Utama"), bahan bagian utama, kedalaman tenggelam L, apakah ia memiliki tabung pelindung,dll.; ketika mengangkut air limbah, ukuran partikel air limbah maksimum dan gravitasi spesifik air limbah juga harus diberikan.
4Jika suhu cairan yang diangkut lebih dari 55°C, ini harus dinyatakan.
● Daftar bahan bagian:
|
|
Shimizu
|
Air limbah
|
Air laut
|
|
Ⅰ
|
Ⅱ
|
III
|
IV
|
|
mulut lonceng
|
HT200
|
HT200 atau QT400-18
|
HT200Ni2Cr
|
321 atau 316L stainless steel
|
|
mesin penggerak
|
HT200
|
QT400-18 atau besi cor atau ZG1Cr13Ni1
|
ZG1Cr18Ni9Ti
|
ZCuZn16Si4 atau 316L stainless steel
|
|
Cincin penyegelan☆
|
HT200
|
QT400-18 atau 2Cr13
|
HT200Ni2Cr
|
ZCuZn16Si4 atau 316L stainless steel
|
|
Papan panduan
|
HT200
|
QT400-18 atau baja cor
|
HT200Ni2Cr
|
ZG00Cr17Ni14Mo2
|
|
Pipa air, pipa pelindung
|
Q235-A
|
Q235-A
|
1Cr18Ni9Ti
|
00Cr17Ni14Mo2
|
|
sumbu
|
45 atau 2Cr13
|
45 atau 2Cr13
|
1Cr18Ni9Ti
|
00Cr17Ni14Mo2
|
|
Bushing☆
|
2Cr13
|
2Cr13
|
1Cr17Ni2
|
1Cr17Ni2
|
|
Bantalan panduan☆
|
PTFE/Sialon/Nitrile rubber
|
|
Badan bantalan panduan
|
HT200
|
HT200 atau QT400-18
|
HT200Ni2Cr
|
ZG00Cr17Ni14Mo2
|
|
Pengikat dengan benang dan lengan
|
45 atau 2Cr13
|
40Cr atau 2Cr13
|
1Cr17Ni2
|
1Cr17Ni2
|
|
Lempar keluar
|
Q235-A
|
Q235-A
|
1Cr18Ni9Ti
|
00Cr17Ni14Mo2
|
|
Dukungan motor
|
Q235-A
|
Q235-A
|
Q235-A
|
Q235-A
|
Catatan: Bahan dapat dipilih sesuai dengan kebutuhan pengguna, dan bagian-bagian yang ditandai dengan ☆ adalah bagian yang dipakai.
