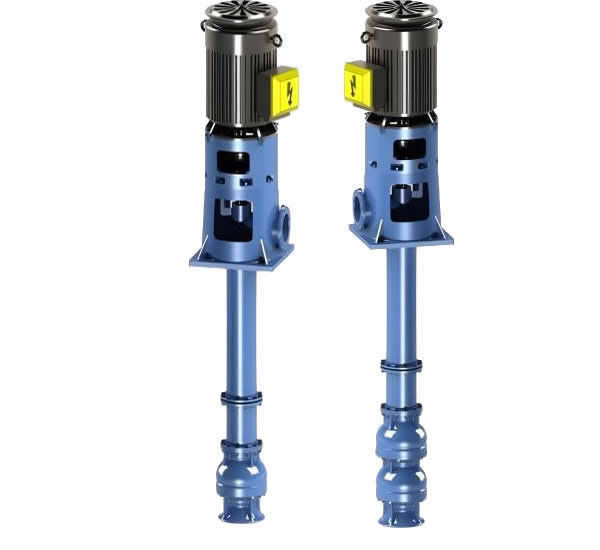

DENOR Pompa sumbu panjang vertikal air limbah industri untuk pabrik pengolahan limbah

Deskripsi Model:

400LC-62AX2-L

Diameter outlet pompa adalah 400mm

LC - Pompa poros panjang vertikal

2 Nomor tahap impeller adalah 2 (dihilangkan ketika nomor tahap adalah 1)

62 ¢ Kepala titik desain satu tahap adalah 90m ketika tidak dipotong

Kode pemotongan diameter luar impeller

L ️ kedalaman tenggelam m (L≤18m)

Fitur struktural:

Pompa sumbu panjang vertikal LC memiliki inlet vertikal menghadap ke bawah dan outlet horizontal.Ketika dilihat dari ujung motor, pompa berputar melawan arah jarum jam. Fitur utama adalah:

1Perangkat lunak desain hidraulik digunakan untuk mengoptimalkan desain, dengan kinerja yang superior dan pertimbangan penuh diberikan pada ketahanan abrasi impeller dan pelindung,yang sangat meningkatkan umur impeller dan bagian yang dikenakan lainnya; produk berjalan dengan lancar, aman dan dapat diandalkan, dan sangat efisien dan hemat energi.

2Sebuah layar filter dipasang di inlet pompa air dengan ukuran lubang yang tepat yang dapat secara efektif mencegah partikel besar kotoran dari memasuki pompa dan merusak pompa,sementara juga meminimalkan kerugian inlet dan meningkatkan efisiensi pompa.

3. Penggerak menggunakan lubang keseimbangan untuk menyeimbangkan gaya aksial. Penutup depan dan belakang penggerak dilengkapi dengan cincin penyegelan yang dapat diganti untuk melindungi penggerak dan tubuh pompa.

4Poros tengah, pipa air dan pipa pelindung pompa adalah multi-bagian, dan poros tengah mengadopsi teknologi kopling lengan.Jumlah pipa air dapat ditingkatkan atau dikurangi sesuai dengan kebutuhan pengguna untuk beradaptasi dengan kedalaman bawah air yang berbeda. tubuh impeller dan guide vane adalah multi-tahap untuk beradaptasi dengan persyaratan angkat yang berbeda.

5. pipa pompa air dihubungkan dengan flange dengan bantalan panduan di tengah. bantalan panduan pompa air mengadopsi polytetrafluoroethylene diperkuat atau bantalan ceron Kanada,dan juga dapat mengadopsi karet nitril (untuk suhu menengah di atas 55 °C). poros dilindungi oleh tabung pelindung. Saat mengangkut air limbah, bantalan panduan harus terhubung ke air pendingin dan pelumasan.

6Kekuatan aksial residu pompa dan berat komponen rotor ditanggung oleh bantalan dorong di kursi motor atau motor dengan bantalan dorong.Bantalan dorongan dilumasi dengan minyak tipis dan didinginkan oleh air eksternalBantalan dorongan dapat disematkan dengan elemen kontrol suhu.

7Penutup poros pompa adalah penutup pengemasan. lengan yang dapat diganti dipasang pada segel poros dan bantalan panduan untuk melindungi poros.Posisi aksial impeller diatur oleh kacang pengatur di ujung atas komponen bantalan atau di kopling pompa, yang sangat nyaman.

8Pompa air dapat dilengkapi dengan kabinet kontrol, yang memiliki beberapa fungsi seperti otomatis mulai dan berhenti sesuai dengan tingkat cairan, alarm overload dan real-time remote monitoring,dan dapat menyadari kontrol terpusat jarak jauh dari beberapa pompaPompa dengan diameter lebih dari 500 mm dilengkapi dengan sistem knalpot otomatis.

Bahan bagian pompa poros panjang vertikal tipe LC:

Ukuran yang direkomendasikan dari tangki hisap pompa sumbu panjang vertikal LC:

Kurva kedalaman tenggelam maksimum pompa poros panjang vertikal:

Persyaratan teknis kinerja pemandu karet pompa poros panjang vertikal:

Persyaratan teknis untuk jarak lapang dari pompa poros panjang vertikal:

Persyaratan teknis untuk pemasangan pompa sumbu panjang vertikal:

Persentase daya penggerak utama pompa poros panjang vertikal dan daya poros pompa:

Panjang maksimum bantalan pompa poros panjang vertikal dan kurva kecepatan kritis:

Produksi pompa poros panjang vertikal seri LC di lokasi:
