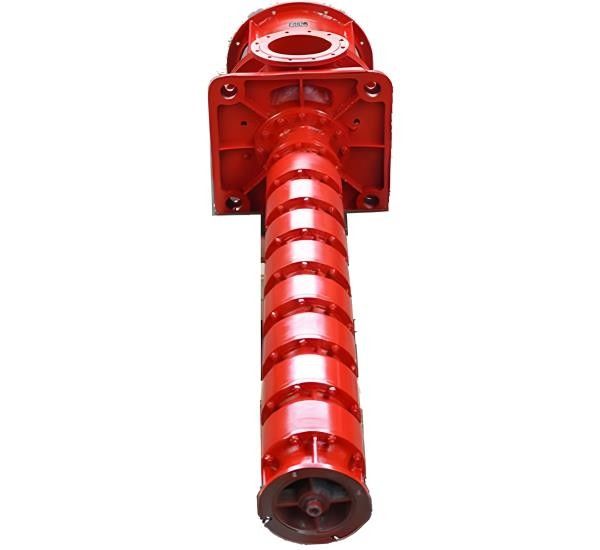

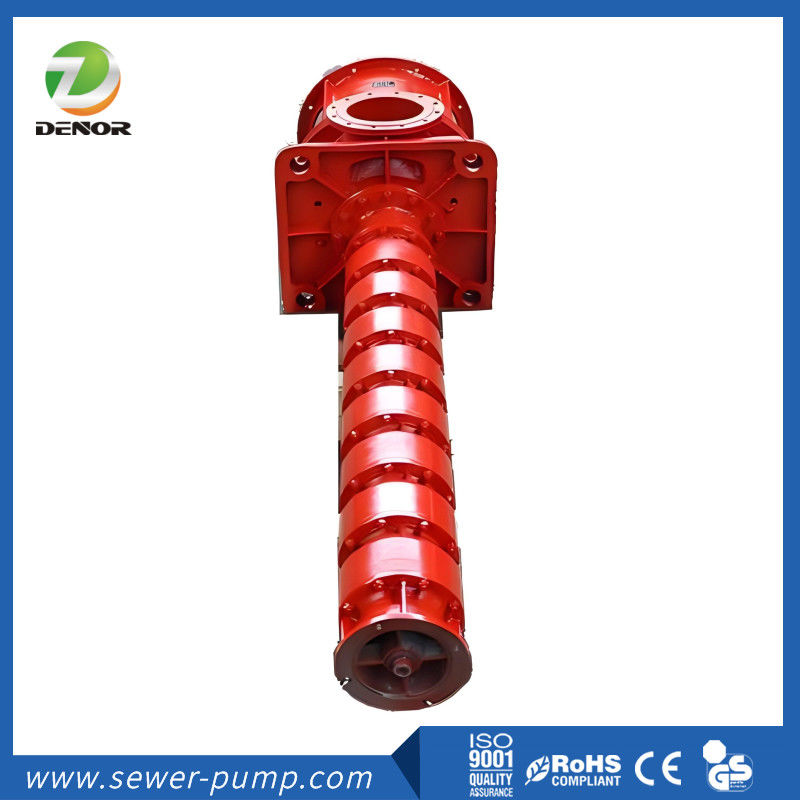

Pompa pemadam kebakaran vertikal merah Pompa pemadam kebakaran poros panjang Pompa sentrifugal

Pompa sumbu panjang pemadam kebakaran XBD/XBC-LC

Gambaran umum:

Pompa poros panjang pemadam kebakaran XBD/XBC-LCadalah pompa air multi-stage guide vane dengan suction tunggal. Produk ini dikembangkan berdasarkan karakteristik unit pencegahan kebakaran utama seperti substasiun, depot minyak, terminal minyak,dan platform pengeboran minyak, yang tidak memiliki pasokan air keran dalam jumlah besar dan menempati area yang kecil.Ini memiliki karakteristik efisiensi tinggiPompa air ini digunakan untuk mengangkut air bersih dan air laut dengan suhu55°C.

Deskripsi model:

XBD16/160-A-LC

XB...Pompa api poros panjang vertikal

D--Tanda peralatan penggerak (Duntuk motor listrik,Cuntuk mesin diesel)

16...Tekanan outlet desain (nilai kelipatan dari0.1MPa)

160...Tingkat aliran yang dirancang (L/s)

A--Tanda pemotongan impeller

LCMenunjukkan bahwa pompa adalah pompa sumbu panjang vertikal

Rentang kinerja:

Tingkat aliran:50~6000m3/h

Angkat:15 ~ 100m

SFitur struktural:

Pelabuhan hisap pompa poros panjang pemadam kebakaran XBD/XBC-LCvertikal ke bawah, outlet horizontal, dan tidak membutuhkan vakum untuk memulai; ketika melihat ke bawah dari ujung motor atau ujung gearbox sudut kanan, rotor pompa berputar melawan arah jarum jam.Fitur utamanya adalah:

1.Metode pemasangan:

Umumnya, unit pompa air dipasang pada lapisan dasar yang sama.

2.Lokasi outlet air:

Umumnya, outlet air terletak di atas lapisan dasar, tetapi juga dapat terletak di bawah lapisan dasar jika diperlukan oleh pengguna.

3.Cara menanggung dorongan aksial:

1) Ketika pompa air digerakkan oleh motor vertikal biasa, berat rotor pompa air dan dorongan aksial ditanggung oleh bantalan dorongan yang dipasang di bagian atas pompa air.

2) Ketika pompa air digerakkan oleh motor vertikal dengan bantalan dorongan, berat dan dorongan aksial rotor pompa air ditanggung oleh bantalan dorongan di dalam motor.

3) Ketika pompa air digerakkan oleh gearbox sudut kanan, berat dan dorongan aksial rotor pompa air ditanggung oleh bantalan dorongan yang dipasang di gearbox sudut kanan.

4.Metode pelumasan bantalan panduan:

Self-lubrication: Jika media yang diangkut oleh pompa air adalah cairan bersih, bantalan panduan dapat langsung dilumasi oleh media yang diangkut.

Lubrikasi air bertekanan eksternal: Jika media yang diangkut oleh pompa air mengandung sejumlah kecil kotoran,perlu untuk menghubungkan air bertekanan bersih dari luar untuk pelumasan (pompa air dilengkapi dengan sistem penyegelan tertutup sendiriSetelah pompa air dihentikan, sistem penyegelan yang menutup sendiri dapat mencegah kotoran masuk ke bantalan panduan).

5.Lubrikasi bantalan dorongan:

Bantalan dorong umumnya dilumasi dengan minyak tipis (pompa kecil juga dapat dilumasi dengan minyak).Jaket pendingin dapat diatur di luar tubuh bantalan untuk mendinginkan suhu minyak dengan air pendingin.

6.Pompa air dan kopling motor:

Kopling elastis: Jika dorongan aksial ditanggung oleh pompa air, pompa air dan motor terhubung dengan kopling elastis.

Kopling kaku: Jika dorongan aksial ditanggung oleh motor, pompa air dan motor terhubung dengan kopling kaku.

7.Sumber daya listrik:

1) Dilengkapi dengan drive motor vertikal biasa langsung.

2) Dilengkapi dengan drive motor vertikal langsung dengan bantalan dorongan.

3) Dilengkapi dengan mesin diesel dan digerakkan oleh gearbox sudut lurus.

4) Ini dilengkapi dengan motor kecepatan tinggi horizontal dan drive kecepatan variabel melalui kotak gigi sudut lurus.

Deskripsi mesin transmisi

XBD- LCkelompok pompa split case pemadam kebakaran listrik menggunakan motor dari produsen terkenal sebagai sumber listriknya.motor tegangan tinggi dan tahan ledakan dengan tingkat perlindungan yang berbeda sesuai dengan lingkungan dan kondisi penggunaan penggunaKarakteristiknya adalah pengoperasian dan pemeliharaan yang sederhana, kebisingan rendah dan sedikit kebutuhan peralatan.

XBC- LCUnit pompa split diesel dengan suction ganda didukung oleh mesin diesel seri 10-1000KWIni diproduksi oleh Volvo, Cummins, Deutz dan produsen mesin diesel domestik yang terkenal.-kopling elastis, kopling, reduksi, dll dan memiliki karakteristik cepat dan dapat diandalkandimulai, kemampuan darurat yang kuat, struktur kompak, dan perlindungan yang nyaman.Tekanan minyak rendah, tiga kegagalan memulai, suhu air tinggi, tegangan baterai rendah, dll alarm, perlindungan mati, dll), pencahayaan darurat, koneksi pemantauan jarak jauh dan fungsi lainnya.Untuk memastikan operasi normal unit di iklim dingin di bawah5°C, unit dapat dilengkapi dengan perangkat pemanasan air pendingin.

Kedua unit dapat dilengkapi dengan lemari kontrol otomatis untuk mencapai tujuan kontrol otomatis, pemantauan jarak jauh dan remote control.

Pompa sumbu panjang vertikal untuk pemadam kebakaran:Pompa sumbu panjang pemadam kebakaran XBD/XBC-LCbahan bagian utama:
