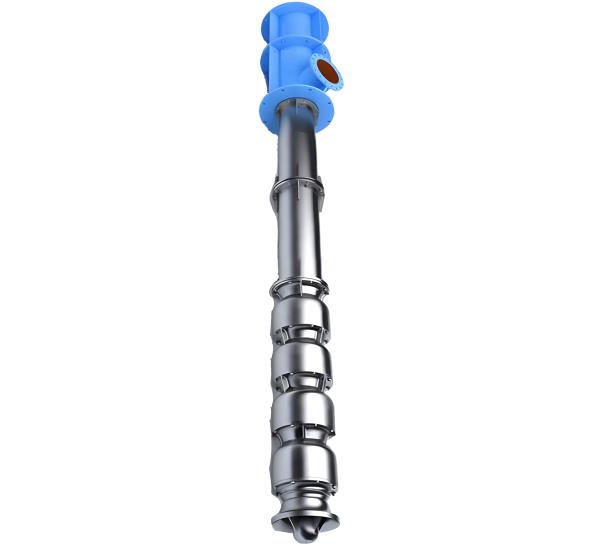

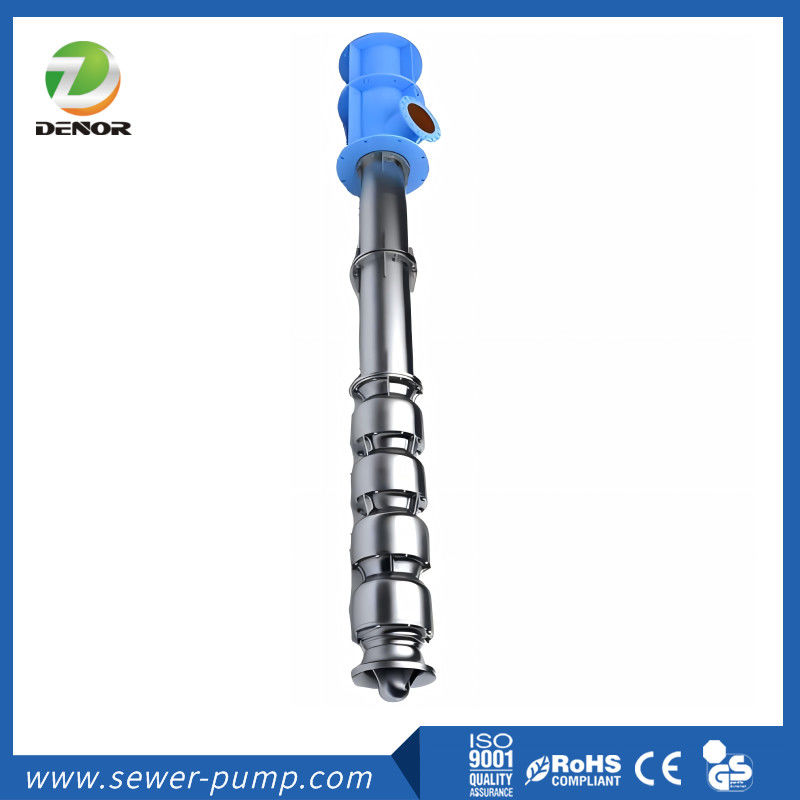

316L Stainless Steel Pompa Air Laut Pompa Long Shaft Vertikal Kimia

316L pompa batang panjang air laut dari stainless steel

Gambaran keseluruhan produk:

Pompa sumbu panjang air laut 316L stainless steelis an advanced and mature series of products developed to meet the needs of the domestic market by absorbing the advanced design and manufacturing experience of vertical long-axis pumps at home and abroad. Produk ini dapat digunakan untuk mengangkutCairan seperti air bersih, air hujan, air oksida besi, limbah, air limbah industri korosif, air laut, dll.55 °C; setelah desain khusus dapat mengangkut cairan pada90°C. Ini banyak digunakan di perusahaan air, pabrik pengolahan limbah, pembangkit listrik, pabrik baja, tambang dan perusahaan industri dan pertambangan lainnya, serta pasokan air kota dan drainase,irigasi lahan pertanian, proyek pengendalian banjir dan drainase.

Makna model:

200LC-23A × 2-LH

200Diameter outlet pompa air adalah φ200 mm;

LCPump poros panjang vertikal;

23Jika impeller tidak dipotong, kepala titik desain satu tahap dari pompa23m(total kepala pompa=kepala bertingkat tunggal × jumlah tahap impeller);

AKode pemotongan diameter luar impeller;

×2Nomor tahap impeller adalah2(dihilangkan ketika nomor tahap1);

L¢ kedalaman tenggelam(L≤40m, di(m);

H¢ Pompa air dengan tabung pelindung (dihilangkan jika tanpa tabung pelindung).

Catatan:Format model dari 100-Kaliber dan150-Kaliber pompa adalah100LC50-20A×2-L,150LC140-15A×2-L, dimana50dan140merupakan arus titik desain dari pompa.dengan diameter200sampai 1000tidak termasuk parameter aliran.

Jangkauan kinerja:

Tingkat aliran:85 ~ 5600m3/h;

Angkat:10~100.8m.

Struktur dan fitur:

Pelabuhan hisap pompa sumbu panjang air laut 316L stainless steelvertikal ke bawah, outletnya horizontal, diperlukan start bebas vakum, instalasi fondasi tunggal, pompa dan motor terhubung langsung, dan fondasi menempati area kecil;melihat ke bawah dari ujung motor, komponen rotor pompa berputar melawan arah jarum jam. Fitur utama adalah:

1.Perangkat lunak desain hidrolik digunakan untuk mengoptimalkan desain, dengan kinerja yang unggul dan pertimbangan penuh diberikan pada kinerja anti-abrasi dari tubuh impeller dan guide vane,yang sangat meningkatkan umur impeller, tubuh alat pengemudi dan bagian lainnya; produk berjalan dengan lancar, aman dan dapat diandalkan, dan sangat efisien dan hemat energi.

2. Inlet dariPompa sumbu panjang air laut 316L dari stainless steel dilengkapi dengan layar filter dengan ukuran lubang yang tepat yang dapat secara efektif mencegah partikel besardari kotoran yang masuk ke pompa dan merusak pompa, sambil meminimalkan kerugian masuk dan meningkatkan efisiensi pompa.

3. Penggerak dariPompa sumbu panjang air laut 316L stainless steelmenggunakan lubang keseimbangan untuk menyeimbangkan gaya aksial. Penutup depan dan belakang impeller dilengkapi dengan cincin penyegelan yang dapat diganti untuk melindungi tubuh impeller dan alat panduan.

4. Rotorkomponendari pompa sumbu panjang air laut baja tahan karat 316Ltermasuk impeller, poros impeller, poros menengah, poros atas, kopling, kacang penyesuaian dan bagian lainnya.

5. poros perantara, pipa air dan pipa pelindungdari 316L stainless steel seawater long shaft pump adalah multi-section, danporos terhubung dengan kopling berujung atau kopling lengan; jumlah pipa air dapat ditingkatkan atau dikurangi sesuai dengan kebutuhan pengguna untuk beradaptasi dengan kedalaman bawah laut yang berbeda.Badan impeller dan guide vane dapat bertingkat tunggal atau multi-tingkat untuk menyesuaikan diri dengan persyaratan angkat yang berbeda.

6.Panjang poros tunggal wajar dan kekakuan cukup.

7.Pompa sumbu panjang air laut 316L stainless steelpipa air dihubungkan dengan flanges, danada badan bantalan panduan antara dua bagian yang berdekatan dariyangpipa air. badan bantalan panduan dan badan palang panduan dilengkapi dengan bantalan panduan, yang terbuat dari politetrafluoroetilen, ceron atau karet nitril.Tabung pelindung digunakan untuk melindungi poros dan bantalan panduan. Saat mengangkut air bersih, tabung pelindung dapat dibatalkan, dan bantalan panduan tidak perlu dihubungkan ke pendingin eksternal dan air pelumas; ketika mengangkut limbah,tabung pelindung harus dipasang, dan bantalan panduan harus dihubungkan ke air pendingin dan pelumasan eksternal (pompa air dilengkapi dengan sistem penyegelan yang menutup sendiri. Setelah pompa air dihentikan,Sistem penyegelan yang menutup sendiri dapat mencegah air limbah masuk ke bantalan panduan).

8. Kekuatan aksial residual dan berat komponen rotor dariPompa sumbu panjang air laut 316L stainless steeldapat ditanggung oleh bantalan dorongan di dukungan motor atau oleh motor dengan bantalan dorongan.Bantalan dorongan dilumasi dengan lemak (juga dikenal sebagai pelumasan minyak kering) atau minyak pelumasan (juga dikenal sebagai pelumasan minyak tipis).

9. Segel porospompa batang panjang 316L stainless steeladalah segel pengemasan, dan sarung yang dapat diganti dipasang di segel poros dan bantalan panduan untuk melindungi poros.Posisi aksial impeller diatur oleh ujung atas komponen bantalan dorongan atau kacang penyesuaian dalam kopling pompa, yang sangat nyaman.

10.316L stainless steel pompa air laut sumbu panjang.Pompa sumbu panjang vertikaldengan diameter outlet φ100dan φ150hanya digunakan untuk mengangkut air bersih pada suhu kamar. Mereka tidak dilengkapi dengan tabung pelindung, dan bantalan panduan tidak memerlukan pelumasan eksternal dengan air pelumasan.Jika pengguna membutuhkan φ100dan φ150Kaliber pompa sumbu panjang vertikal dengan tabung pelindung, perusahaan kami dapat memberikan solusi teknis tambahan.

Instruksi pemilihan:

1. Penampilandari316L stainless steel pompa air laut sumbu panjang dapat ditemukan dalam tabel parameter kinerja.Parameter yang tercantum dalam tabel adalah kinerja uji air bersih pada suhu kamar tanpa memompa pipa dan filter pada satu atmosfer.Saat menghitung kepala perangkat,kerugiandari pipa pompa dan filterDiperkirakan 1m untuk setiap5m.

2.Motor dikonfigurasi sesuai dengan γ≤1100kg/M3.YLSadalahmotor 6kV, danMotor 10kVdapat dikonfigurasi sesuai kebutuhan.

3.Saat memesan, silakan sebutkan model, parameter kinerja, jenis cairan (lihat "Tabel Bahan Bagian Utama")), bahan dari bagian utama, kedalaman tenggelamL, apakah ia memiliki tabung pelindung, dll dari pompa air; ketika mengangkut air limbah, ukuran maksimum partikel air limbah dan gravitasi spesifik air limbah juga harus diberikan.

4Jikasuhu cairan yang diangkut lebih besar dari55°C, harus ditunjukkan.

Tabel bahan bagian utama:

Catatan:Untuk pompa batang panjang air laut 316L dari stainless steel, silakan lihat kolom "Air Laut"

Catatan:Bahan dapat dipilih sesuai dengan kebutuhan pengguna.
