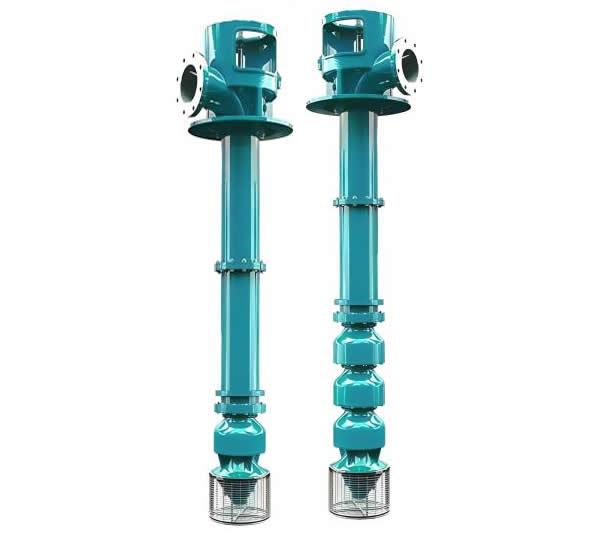

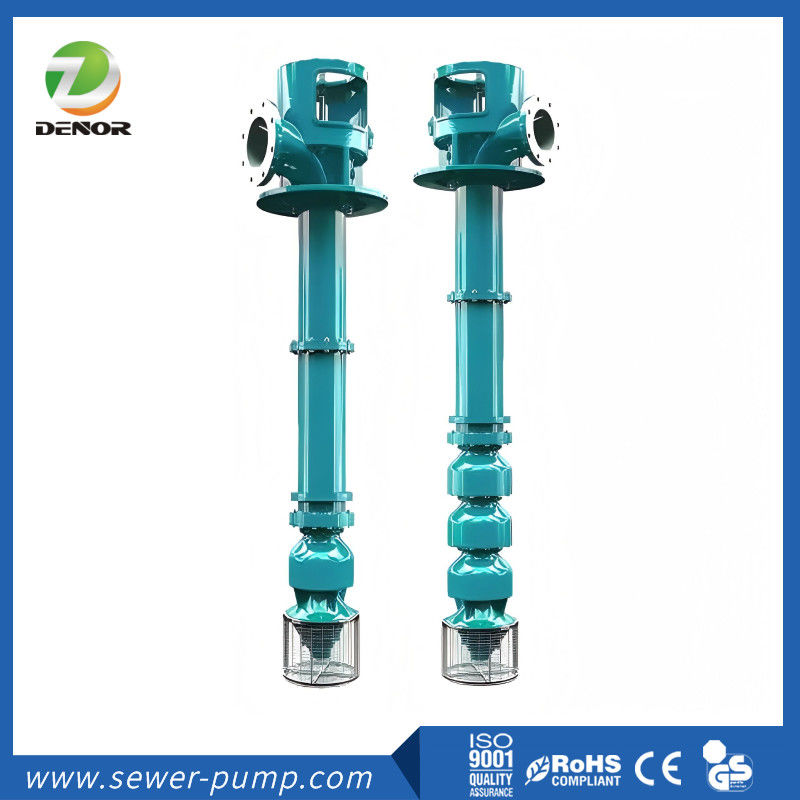

Pompa turbin poros panjang vertikal tipe LB yang tidak dapat diekstraksi

Deskripsi

Pompa seri tersebut digunakan untuk mentransfer air jernih,air hujan,air di sumur lembaran besi,air limbah dan air laut,memberikan layanan di pembangkit listrik,kerja besi dan baja,perusahaan pasokan air,pabrik pengolahan air limbah,minyak bumidan industri kimia, pertambangan sertakotaProyek pasokan air dan drainase,irigasi lahan pertanian,perlindungan banjir dan drainase lahan pertanian yang terendam air,dll..Suhu media dipompa di bawah 55 °C°Cdan mencapai 90°Cuntuk desain khusus. laju aliran berkisar dari 30 sampai 8400m³/h dan kepala️dari 10 sampai 200m.

Fitur

1.Operasi lancar, aman dan dapat diandalkan, memulai tanpa kelelahan vakum, umur layanan panjang.

2.Volume pompa kecil,kurangDudukluas tanah, panjang di bawah fondasi diatur,applicability kuat.

3.Saluran aliran sederhana dandapat diandalkan,menyimpan investasi untuk pembangunan rumah pompa.

4.Struktur yang wajar, nyaman untuk dipasang dan dibongkar, mudah dirawat dan diperiksa.

5.Efisiensi tinggi, biaya operasi berkurang.

500LB-55.3Ⅰ(×2,3)

500️Outlet dari pompa: 500mm

L---Pompa aliran campuran vertikal

B---Rotor non-pull-out

55.3--- Kepala Desain

Ⅰ---Kelas desain pompa ((tidak ada tanda ketikadesain pertama kali)

×2-- Nomor tahap

Fitur struktur:

1.Pompa seri LB memiliki aliran sentrifugal vertikal satu tahap dan/atau multi-tahap atau campuran dengan jenis diffuser.

2. Peraturantipe struktur berikut tersedia untuk pompa:lubang pembuangan di atas dan/atau di bawah fondasi pemasangan ((Kode tipe yang diberi nama S dan X masing-masing);kekuatan dorongan aksial yang dihasilkan oleh pompa dan/atau motor ((Kode tipe bernama T dan D); air pelumas dari luar dan/atau dari pompa itu sendiri.

3.ThSumur masuk adalah jenis lubang basah dan/atau lubang kering.

Jenis lubang basah:bagian bawah pompatergenang airdi sumur asupan.

Jenis lubang kering:air masuk ke dalam pompa,muncung suction dihubungkan dengan pipa masuk pompa dengan menggunakan pipa elbow bend 90.

4.Bantalan panduan karet dan/atau bantalan panduan Thordon tersedia untuk bantalan pompa.

5.Umumnya ketika diameter nozel pompa kurang dari 1000mm, tipe non-pull-out diadopsi untuk rotor dan bukaan pembuangan berada di atas fondasi pemasangan ((Kode tipe bernama ST).Dalam hal ini gaya dorongan aksial dan berat rotor biasanya lahir oleh bantalan dorongan dari pompa itu sendiri dan koneksi fleksibel diadopsi antara pompa dan motor.Kekuatan dorongan dan berat rotor juga dapat dilahirkan oleh motor jika diperlukan, atau jenis struktur lain seperti SD,XT,XD tersedia.Jenis rotor tarik-out juga dapat diadopsi jika diperlukan oleh klien.

Umumnya ketika diameter pembuangan pompa lebih dari 1000mm, jenis tarik-keluar diadopsi untuk rotor dan bukaan pembuangan berada di bawah fondasi pemasangan ((Kode tipe bernama XD).Dalam hal ini gaya dorongan aksial dan berat rotor biasanya lahir oleh bantalan dorongan dari motor dan koneksi kaku diadopsi antara pompa

Kekuatan dorongan aksial dan berat rotor juga dapat dilahirkan oleh

Pompa jika diperlukan,atau jenis struktur lainnya seperti XT,SD,ST tersedia. Jenis rotor non-pull-out juga dapat diadopsi jika diminta oleh klien.

6.Ketika gaya dorongan aksial dan berat rotor lahir oleh pompadirinya sendiri,the thrust bearing of the pump is lubricated with dilute oil and is equipped with a temperature detector Pt100 to detect bearing temperature and a pressure type thermometer to detect the temperature of lubricating oil.

7.Perangkat anti korosi elektrokimia diadopsi untuk bagian pompa yang bersentuhan dengan cairan untuk memastikan masa pakai pompa ketika air laut dipompa.

8.Segel pengemasan diadopsi untuk segel aksial pompa.

9.Jarak bebas antara impeller dan ruang impeller, yaitu komponen berputar dan komponen statis, dapat dengan mudah disesuaikan pada pondasi pemasangan pompa.

Bahan Bagian Utama

Catatan: Menurut kebutuhan penggunaan spesifik pengguna, dapat memilih bahan yang cocok lainnya.

Catatan:Bahan lain tersedia atas permintaan pelanggan.Besi cor hanya cocok untuk impeller tipe tertutup.

Spektrum tipe pompa turbin poros panjang vertikal tipe LB yang tidak memompa

Dimensi pompa turbin poros panjang vertikal tipe LB (tipe dasar XD)
