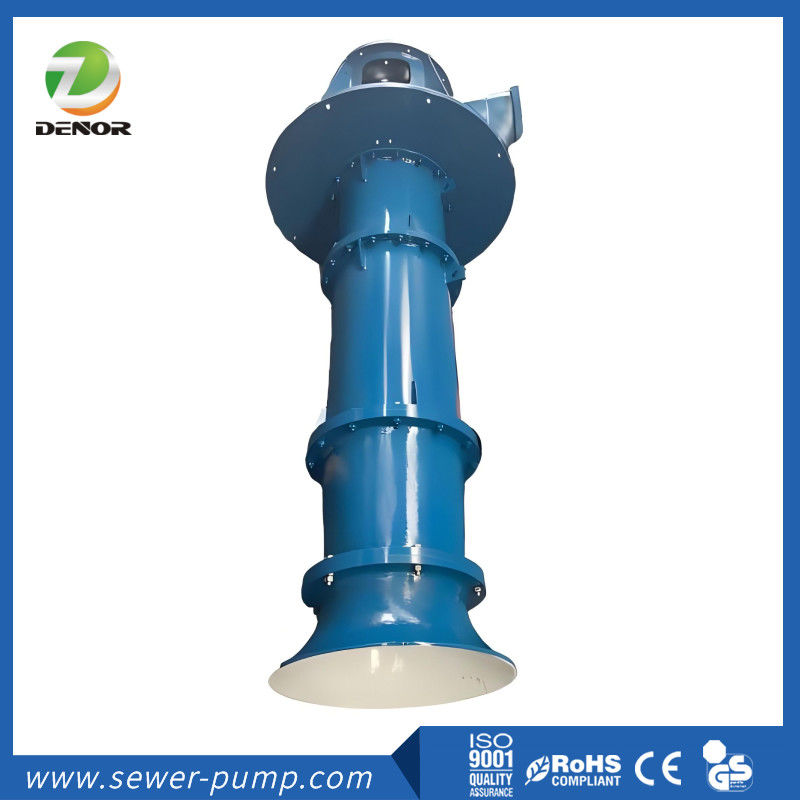

VTM Series Vertical Mixed Flow Pump 460V Bahan baja tahan karat

Pompa aliran campuran poros panjang vertikal seri VTM

VTM seri vertikal sumbu panjang pompa aliran campuran adalahpompa aliran campuran satu tahap (pompa aliran diagonal) untuk aliran besar dan kepala menengah,dengan rentang kepala yang luas, struktur kompak dan jejak kecil.
Dikombinasikan dengan situasi China yang sebenarnya,produk pompa aliran campuran sumbu panjang vertikal hemat energi yang dikembangkan dengan memanfaatkan kekuatan dan mengganti kelemahan digunakan untuk mengangkut air bersih, air hujan, air laut dan air limbah dengan suhu di bawah 55°C. Ini cocok untuk digunakan sebagai pompa sirkulasi di pembangkit listrik, dan juga dapat digunakan untuk air industri di pabrik baja, dermaga,proyek pasokan air kota dan pengalihan, dan irigasi lahan pertanian.

Deskripsi Struktur

1Metode pemasangan

Yayasan satu lapisan: Motor dan pompa dipasang langsung pada satu lapisan dasar, dan pipa pembuangan pompa dapat diatur di bawah lapisan dasar pompa atau di atas lapisan dasar.

Fondasi berlapis ganda: Motor dan pompa dipasang pada lapisan fondasi masing-masing, dan pipa pembuangan pompa berada di antara kedua lapisan fondasi.

2Pompa diklasifikasikan menjadi dua jenis: jenis yang tidak dapat diekstraksi dan jenis di mana rotor (termasuk layang panduan) atau seluruh pompa dapat diekstraksi.

3Pump impeller dibagi menjadi centrifugal integral impeller atau diagonal aliran integral impeller, bimetallic integral impeller dan gabungan impeller, dll

4Kekuatan aksial pompa ditanggung oleh bantalan dorongan motor, dan juga dapat dirancang untuk ditanggung oleh bantalan dorongan pompa itu sendiri sesuai kebutuhan.

5Bantalan pompa adalah bantalan panduan karet (tahan haus, tahan korosi, tahan air laut), dan bantalan rolling juga digunakan di ujung drive (di bawah kopling).Poros pompa biasanya dilengkapi dengan tabung pelindung yang diisi dengan air tekanan bersih untuk pelumasan dan mencuci bantalan panduanVolume air bertekanan dapat dikontrol oleh relay aliran untuk mencegah kekurangan air dari kerusakan bantalan.

Ketika pompa digunakan untuk mengangkut air limbah atau air yang mengandung partikel,perangkat penyegelan poros otomatis dipasang di ujung bantalan panduan untuk mencegah media memasuki bantalan setelah dimatikan.

6Selain menggunakan bahan tahan terhadap korosi elektro kimia air laut,Pompa yang mengangkut air laut juga menggunakan perangkat perlindungan katoda menggunakan metode anode dinamis atau metode pasokan listrik eksternal untuk mencegah korosi elektrokimia bagian-bagian pompa.

7. Pompa ditarik langsung oleh motor melalui kopling kaku atau elastis.

8Konus hisap pompa memiliki dua bentuk: bentuk terompet yang biasa dan bentuk elips yang ditingkatkan.

Lingkup aplikasi: Pompa aliran campuran sumbu panjang vertikal seri VTM dapat digunakan untuk ekstraksi air sumur dalam, pembuangan air hujan, pembuangan air penyemburan;perlindungan kebakaran di perusahaan industri dan pertambangan; asupan air di industri air keran;
air oksida besi dan air abu di industri baja; pompa sumbu panjang vertikal jenis tong dapat digunakan untuk mengangkut kondensat dan cairan yang mudah menguap.

Bahan: Baja tahan karat 304, 316, 316L, besi cor ZG235-450, besi cor QT400-18 atau HT250, baja duplex 2205 atau 2507

Kinerja dan keuntungan: VTM seri vertikal sumbu panjang pompa aliran campuran memiliki jejak kecil.
lebih aman dan lebih dapat diandalkan dari pompa submersible.
Tidak perlu diisi dengan air dan bisa dihidupkan kapan saja.
Ia memiliki struktur pelepasan pasir yang unik dan dapat beradaptasi dengan air berpasir.
Ini menggunakan berbagai bahan yang berbeda dan dapat beradaptasi dengan berbagai media, termasuk asam dan air laut.
Itu dibuang dengan cetakan logam yang diproses oleh pusat pemrosesan penuh, dengan penampilan yang indah dan saluran aliran yang halus.

Rentang kinerja pompa aliran campuran poros panjang vertikal seri VTM

Tingkat aliran maksimum:25,000meter kubikperjam (110,000galonpermenit)

Tinggi maksimum:70meter (210kaki)

Fitur struktur pompa aliran campuran sumbu panjang vertikal seri VTM

◆ Semua siku saluran air adalah bagian yang dilas.

◆ Pipa eksternal dan badan alat pengantar disambung dengan flang dan diposisikan dengan stopper, yang membuat pemasangan dan pemisahan mudah selama pemeliharaan.

◆ Struktur tertutup dapat digunakan untuk memompa media korosif dan abrasif.

◆ Ada roda semi-terbuka dan tertutup. roda semi-terbuka tidak memiliki cincin penyegelan.

◆416SSporos transmisi. poros transmisi terhubung dengan kopling kunci untuk pemeliharaan yang mudah.

◆ Ada bantalan yang terbuat dari berbagai bahan, seperti karet, keramida, serat karbon, keramik, dan lain-lain.

◆ Dapat menghasilkan bahan anti korosi dan anti keausan.

◆ Sebuah poros pompa berongga dapat digunakan untuk mencuci bantalan papan panduan.

◆ Desain yang fleksibel, cocok untuk struktur dengan outlet air di atas atau di bawah lapisan, dan juga dapat disesuaikan sesuai dengan kebutuhan pengguna.

Potongan persegi sumbu panjang vertikal pompa aliran campuran seri VTM

Spektrum tipe pompa aliran campuran sumbu panjang vertikal seri VTM
