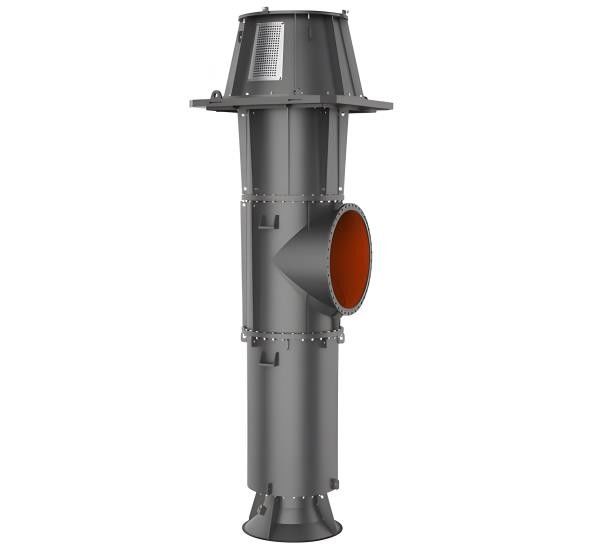

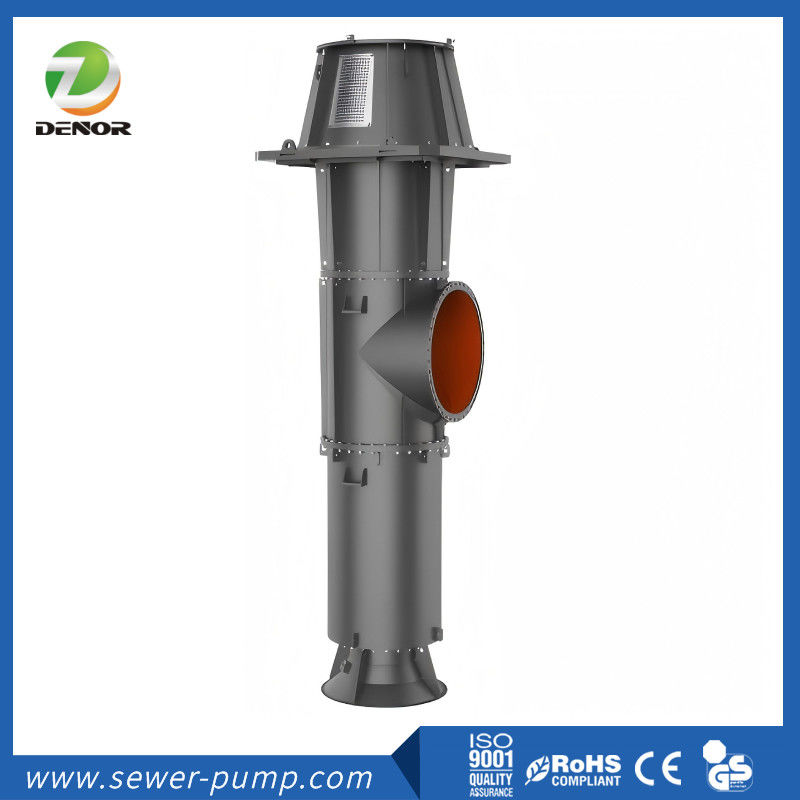

LK Tipe Long Shaft Centrifugal Pump Vertikal Tipe Untuk Pembangkit Listrik

Pompa poros panjang vertikal tipe LK

Gambaran umum

Pompa poros panjang vertikal tipe LKcocok untuk pembangkit listrik, pabrik baja, perusahaan pasokan air, pabrik pengolahan limbah, petrokimia, pertambangan dan perusahaan industri dan pertambangan lainnya,serta proyek pasokan air kota dan drainase, irigasi pertanian, pengendalian banjir dan proyek drainase.media seperti air bersih, air hujan, air lubang besi, limbah dan air laut di bawah 55°C,dengan kisaran aliran 30-70000m3/hdan rentang kepala dari 7-200m. suhu media pengangkut yang dirancang khusus dapat mencapai 90 °C.°C.

Deskripsi

Pompa seri tersebut digunakan untuk mentransfer air jernih,air hujan,air di sumur lembaran besi,air limbah dan air laut,memberikan layanan di pembangkit listrik,kerja besi dan baja,perusahaan pasokan air,pabrik pengolahan air limbah,minyak bumidan industri kimia, pertambangan sertakotaProyek pasokan air dan drainase,irigasi lahan pertanian,perlindungan banjir dan drainase lahan pertanian yang terendam air,dll..Suhu media dipompa di bawah 55 °C^.C dan mencapai 90^.C untuk desain khusus. laju aliran berkisar dari 30 sampai 20000m3/h dan kepala️dari 7 sampai 200m.

Pompa poros panjang vertikal tipe LKFitur produk

1.Operasi yang lancar, aman dan dapat diandalkan, tidak perlu memulai dengan vakum, dan umur layanan yang panjang.

2.Pompa berukuran kecil, fondasi menempati area yang lebih kecil, panjang pompa di bawah fondasi dapat disesuaikan, dan memiliki kemampuan beradaptasi yang kuat.

3.Saluran aliran sederhana dan andal, menghemat investasi infrastruktur ruang pompa.

4.Struktur yang masuk akal, mudah dirakit dan dibongkar, pemeliharaan dan perbaikan yang mudah dan sederhana.

5.Efisiensi pompa yang tinggi, mengurangi biaya operasi.

Fitur

1.Operasi lancar, aman dan dapat diandalkan, memulai tanpa kelelahan vakum, umur layanan panjang.

2.Volume pompa kecil, kurangDudukluas tanah, panjang di bawah fondasi diatur, penerapan kuat.

3.Saluran mengalir sederhana dandapat diandalkan, menghemat investasi untuk pembangunan rumah pompa.

4.Strukturnya masuk akal, nyaman untuk dipasang dan dibongkar, mudah dirawat dan diperiksa.

5.Efisiensi tinggi, biaya operasi berkurang.

Pompa poros panjang vertikal tipe LKDeskripsi model

1400LK-30Ⅰ

1400️Outlet dari pompa:1400mm

L----Pompa aliran campuran vertikal

K----Rotor tarik-keluar

30--- Kepala Desain

Ⅰ---Kelas desain pompa ((tidak ada tanda ketika

desain pertama kali)

Catatan: tipe multistage biasanya

Tidak dirancang untuk pompa besar

diameter nozel.

Deskripsi Struktur Produk

Diagram yang disederhanakan 1. diagram struktural dari tipe LK pompa poros panjang vertikal (tipe ST)

1.Pompa sumbu panjang vertikal tipe LK yang dapat diekstraksi adalah jenis aliran sentrifugal atau diagonal vertikal satu tahap (multi-stage) dengan struktur alat panduan.

2.Tipe struktur pompa termasuk outlet pompa berada di atas atau di bawah fondasi instalasi (kode tipe masing-masing S dan X),gaya aksial bantalan pompa dan gaya aksial bantalan motor (kode tipe masing-masing T dan D), air pelumas eksternal dan pompa pelumas diri, dll.

3.Jenis instalasi pompa termasuk instalasi lubang basah atau instalasi lubang kering.

Pemasangan lubang basah: Bagian bawah pompa ditenggelamkan ke dalam sump hisap.

Pemasangan lubang kering: Pompa menggunakan saluran air pipa, dan tikungan 90 ° pada saluran air siku digunakan untuk menghubungkan lonceng sedotan pompa dan pipa masuk air.

4.Bantalan pompa adalah bantalan panduan karet atau bantalan panduan Sailong.

5.Ketika diameter pompa kurang dari 1000 mm, rotor pompa umumnya tidak dapat diekstraksi; dorongan air sumbu pompa dan berat rotor umumnya ditanggung oleh bantalan dorongan tubuh pompa,dan pompa dan motor terhubung elastis; outlet pompa terletak di atas dasar permukaan instalasi (struktur dengan kode tipe ST). Jika diperlukan, motor juga dapat menahan dorongan air aksial dan berat rotor;atau kombinasi struktural lainnya (kode tipe SD, XT, XD); jika pengguna membutuhkannya, juga dapat dirancang sebagai struktur yang dapat diekstraksi.dorongan air sumbu pompa dan berat rotor umumnya ditanggung oleh bantalan dorongan motor, dan pompa dan motor terhubung dengan kaku; outlet pompa terletak di bawah dasar permukaan instalasi (kode tipe XD).Pompa juga dapat menahan dorongan air aksial dan berat rotor; atau kombinasi struktural lainnya (kode tipe XT, SD, ST).

6.Ketika tubuh pompa menanggung dorongan air aksial dan berat rotor, bantalan dorongan pompa dilumasi dengan minyak tipis,dan komponen bantalan dorongan dilengkapi dengan elemen pengukuran suhu Pt100 untuk mengukur suhu bantalan atau termometer tekanan untuk mengukur suhu minyak pelumasan.

7.Segel aksial pompa mengadopsi segel pengemasan.

8.Celah antara impeller dan ruang impeller (bagian berputar dan bagian stasioner) dapat diatur berdasarkan pemasangan pompa, yang mudah dioperasikan.

9.Ketika melihat pompa dari arah pembuangan, kotak sambungan motor dan pipa air pelumasan eksternal pompa terletak di sebelah kiri.Mereka juga dapat diatur dalam posisi lain sesuai dengan kebutuhan pengguna.

Fitur struktur:

1.Pompa seri LK memiliki aliran sentrifugal vertikal satu tahap dan/atau multi-tahap atau campuran dengan jenis diffuser.

2.Peraturantipe struktur berikut tersedia untuk pompa: bukaan pembuangan di atas dan/atau di bawah fondasi pemasangan (kode tipe yang diberi nama S dan X masing-masing);kekuatan dorongan aksial yang dihasilkan oleh pompa dan/atau motor (kode tipe bernama T dan D); air pelumas dari luar dan/atau dari pompa itu sendiri.

3.ThSumur masuk adalah jenis lubang basah dan/atau lubang kering.

Jenis lubang basah:bagian bawah pompatergenang airdi sumur asupan.

Jenis lubang kering: air masuk ke dalam pompa, suction belmouth terhubung dengan pipa masuk pompa dengan menggunakan pipa siku lentur 90⁰.

4.Bantalan panduan karet dan/atau bantalan panduan Thordon tersedia untuk bantalan pompa.

5.Umumnya ketika diameter nozel pompa kurang dari 1000 mm, tipe non-pull-out diadopsi untuk rotor dan bukaan pembuangan berada di atas fondasi pemasangan (Kode tipe bernama ST).Dalam hal ini gaya dorongan aksial dan berat rotor biasanya lahir oleh bantalan dorongan dari pompa itu sendiri dan koneksi fleksibel diadopsi antara pompa dan motor.Kekuatan dorongan dan berat rotor juga dapat dilahirkan oleh motor jika diperlukan, atau jenis struktur lain seperti SD,XT,XD tersedia.Jenis rotor tarik-out juga dapat diadopsi jika diperlukan oleh klien.

Umumnya ketika diameter pembuangan pompa lebih dari 1000 mm, jenis tarik-keluar diadopsi untuk rotor dan bukaan pembuangan berada di bawah fondasi pemasangan (Kode tipe bernama XD).Dalam hal ini gaya dorongan aksial dan berat rotor biasanya lahir oleh bantalan dorongan dari motor dan koneksi kaku diadopsi antara pompa

Kekuatan dorongan aksial dan berat rotor juga dapat dilahirkan oleh

Pompa jika diperlukan, atau jenis struktur lainnya seperti XT,SD,ST tersedia.

6.Ketika gaya dorongan aksial dan berat rotor lahir oleh pompadirinya sendiri, the thrust bearing of the pump is lubricated with dilute oil and is equipped with a temperature detector Pt100 to detect bearing temperature and a pressure type thermometer to detect the temperature of lubricating oil.

7.Perangkat anti korosi elektrokimia diadopsi untuk bagian pompa yang bersentuhan dengan cairan untuk memastikan masa pakai pompa ketika air laut dipompa.

8.Segel pengemasan diadopsi untuk segel aksial pompa.

9.Jarak bebas antara impeller dan ruang impeller, yaitu komponen berputar dan komponen statis, dapat dengan mudah disesuaikan pada fondasi pemasangan pompa.

Pompa poros panjang vertikal tipe LKBagian utama produk

Catatan: Bahan lain yang cocok dapat dipilih sesuai dengan kebutuhan spesifik pengguna.

Catatan:Bahan lain tersedia atas permintaan pelanggan.Besi cor hanya cocok untuk impeller tipe tertutup.

Spektrum tipe pompa sumbu panjang vertikal yang dapat diekstraksi tipe LK

Dimensi pompa sumbu panjang LK (tipe dasar XD)
