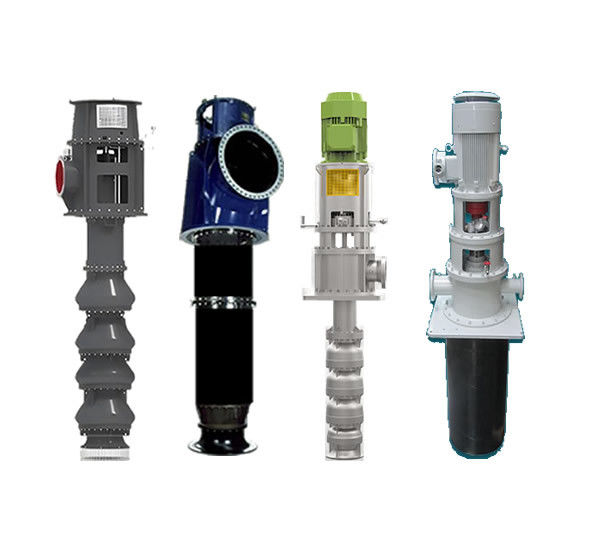

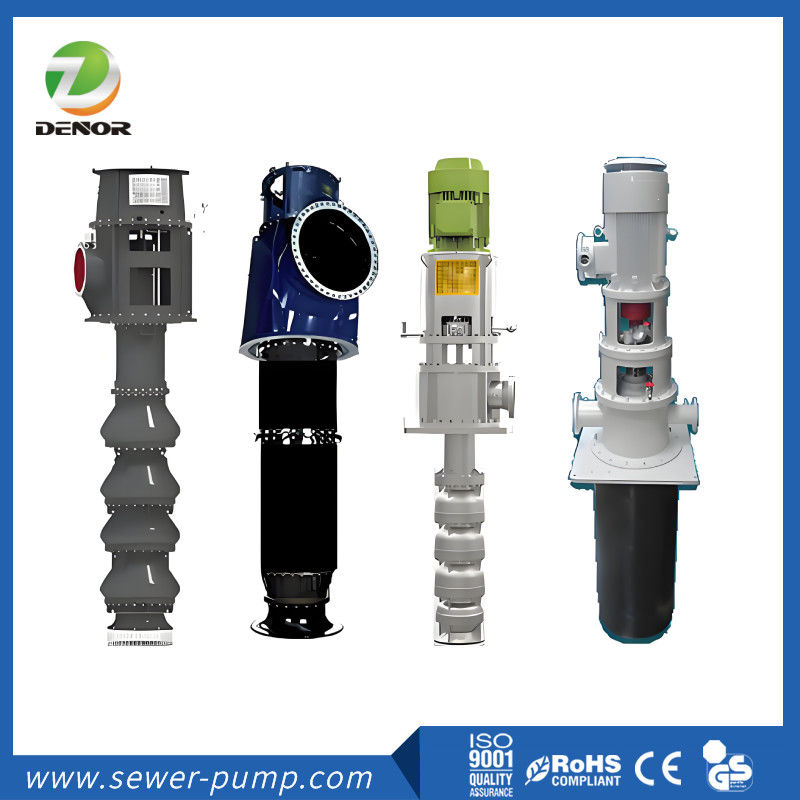

VTP Series Vertical Turbine Long Shaft Pump Untuk Industri Kota

Seri VTP Pompa poros long turbin vertikal

1Ringkasan

Seri VTP Pompa poros long turbin vertikal(Pompa Turbin Vertikal)adalah pengisapan tunggal, pompa air vane vertikal multi-tahap, mengadopsi aliran campuran dan impeler sentrifugal, dan dilengkapi dengan bantalan pemandu air pelumas diri yang berkinerja tinggi, dengan umur layanan yang panjang. Ini dapat digunakan dengan gearbox sudut dan dapat digerakkan oleh mesin diesel. Panjang terendam dapat disesuaikan sesuai dengan persyaratan pengguna. Serangkaian pompa poros panjang turbin vertikal ini adalah produk seri pompa poros panjang yang canggih dan matang yang dikembangkan dengan menyerap desain canggih dan pengalaman manufaktur pompa poros panjang vertikal di rumah dan di luar negeri dan bergabung dengan permintaan pasar domestik. Ini memiliki karakteristik efisiensi tinggi, operasi yang andal, start-up cepat, struktur kompak, dan jejak kecil.Sangat cocok untuk pengangkutan air bersih, air hujan, air laut dan media lainnya dalam kekuatan, metalurgi, perlindungan kebakaran, pertambangan, baja, kota dan industri lainnya. Itu banyakDigunakan dalam pengendalian dan drainase banjir, pengolahan air dermaga, layanan pendingin, air laut dan air mentah, pompa proses industri, desain publik yang bersirkulasi, pompa air yang bersirkulasi kondensor, pencucian debu, perlindungan kebakaran, ekstraksi air sumur dalam, air keran kota.

Parameter teknis

Laju aliran maksimum: 25.000 m3/jam (110.000 gpm)

Lift Maksimum: 456m (1500ft)

Kisaran Daya: 1.5 ~ 3400kw

Kisaran suhu: -32 ~ 200 ℃

Rentang Tekanan: ~ 2,5 MPa

Standar Implementasi

GB/T5657 Kondisi Teknis untuk Pompa Sentrifugal ··· ··· Kelas III;

Persyaratan teknis GB/T13008 untuk pompa aliran campuran dan pompa aliran aksial.

Aplikasi

 Makna model:

100VTP126-14A ×5

100 - Diameter outlet pompa100 mm

VTP - pompa turbin vertikal

126 - Laju aliran titik desain126m³/H

14-Kepala titik desain impeller satu tahap (tanpa memotong) adalah14m

A - Menunjukkan kode pemotongan berdiameter luar impeller (A,B,C...)

5 - Impeller memiliki5tahap

2Kondisi penggunaan

1. Ketika pompa air mengalir, kedalaman perendaman tertentu harus dipertahankan. Untuk nilai kedalaman perendaman minimum, lihat gambar dimensi pemasangan pompa.

2. Air tidak dapat mengandung zat berminyak.

3. Air tidak boleh mengandung mineral korosif yang berlebihan.

4. Kandungan pasir di dalam air tidak boleh melebihi0,01% (berdasarkan berat).

5. PHnilai airharus antara6.5Dan8.5. Jika melebihi kisaran ini, diperlukan kustomisasi khusus.

6. Sumur harus tegak.

3.Deskripsi struktur

Diagram struktur pompa seri VTP ditunjukkan pada gambar1.

<1> Jenis drive

Pompa seri VTC memiliki empat mode penggerak: ⅰ) Didorong langsung oleh motor vertikal biasa; Ⅱ) Didorong langsung oleh motor poros berongga vertikal; Ⅲ) dilengkapi dengan mesin diesel atau turbin uap melalui drive perubahan kecepatan gearbox sudut kanan; Ⅳ) Dilengkapi dengan motor horizontal melalui drive perubahan kecepatan gearbox sudut kanan.

<2> Struktur

Peralatan pompa terutama terdiri dari tiga bagian: bodi pompa, pipa pengangkat air, dan kursi pompa. Dua bagian pertama terletak di bawah tanah, dan kursi pompa terletak di atas sumur.

Gambar 1. Diagram struktur pompa seri VTP

1. Inlet

2. Nut Impeller

3. Impeller

4. Cincin penyegelan

5. Shell Panduan

6. Bushing

7. Bantalan Panduan

8. Poros Bawah

9. Pipa Downspout

10. Kopling menengah

11. Poros atas

12. Pipa Air Ke atas

13. Siku outlet

14. Lengan pelepas tekanan

15. Bantalan Panduan Atas

16. Kotak Isi

17. Kelenjar pengepakan

Ⅰ) memompa bagian tubuh

Komponen bodi pompa terutama meliputi: layar filter, impeller, cincin penyegelan, lengan kerucut, mulut lonceng hisap, bodi baling -baling pemandu, bantalan pemandu, poros impeller dan bagian lainnya.

Mulut lonceng hisap dan bodi baling -baling panduan dihubungkan oleh flensa, dan impeller difiksasi oleh lengan kerucut.

Ⅱ) Bagian pipa air

Komponen pipa pompa air terdiri dari pipa pemompaan air, poros transmisi, bodi bantalan pemandu, bantalan dan kopling pemandu dan bagian lainnya.

Pipa air dihubungkan oleh flensa; Ada dua jenis kopling: kopling berulir dan kopling lengan, dan kopling berulir umumnya digunakan.

Ⅲ) bagian kursi pompa

Komponen kursi pompa terutama termasuk siku outlet air dan perangkat pengepakan. Ketika digerakkan oleh motor vertikal biasa, ia juga dilengkapi dengan penyangga motor, komponen bantalan dorong, mekanisme anti-membalikkan, pompa, kopling motor dan komponen lainnya.

Seluruh rakitan dasar pompa dipasang pada fondasi dengan beberapa baut jangkar.

4Instalasi

Sebelum pemasangan, selalu periksa peralatan pompa.

lHitung bagian dan periksa apakah ada yang hilang atau rusak.

lPeriksa semua pengencang yang dirakit untuk sesak yang tepat.

lPutar poros pompa, itu harus berputar dengan lancar.

Langkah Instalasi:

<1> Instal filter.

<2> Gunakan kopling untuk menghubungkan poros transmisi yang lebih rendah dan poros impeller.

<3> Sambungkan pipa air yang lebih rendah dan cangkang pemandu paling atas dengan baut.

<4> Angkat bagian yang terhubung dan perlahan -lahan turunkan ke dalam sumur, lalu gunakan flensa untuk menopang dan memperbaikinya pada kayu persegi platform sumur.

<5> Pasang komponen bantalan panduan dan bagian sebelumnya dari poros transmisi dan pipa air.

<6> Ulangi langkah4Dan5Sampai semua poros penggerak dan pipa air dipasang.

<7> Keluarkan pengisi di rongga pengisi siku outlet air, angkat siku outlet air, lewati poros atas melalui lubang rongga pengisi, sambungkan pipa air yang naik dan siku outlet air, dan kemudian perlahan -lahan turunkan sampai outlet air jatuh di fondasi.

<8> Pasang pengemasan dan kencangkan kelenjar pengepakan.

<9> Tergantung pada mode mengemudi, langkah -langkah berikut dibagi menjadi tiga situasi:

Ⅰ) penggerak motor vertikal biasa

Pertama pasang dukungan motor di bagian atas siku outlet, lalu pasang bodi bantalan dorong ke dukungan motor dengan baut, letakkan bantalan dorong ke dalam bodi bantalan dorong, pasang kunci pada poros atas, masukkan bushing bantalan, lalu pasang ratchet anti-reverse, dan akhirnya pasang pompa kopling dan kencangkan dengan mur bundar), penyesuaian.

Gambar 2. Diagram perakitan komponen kursi pompa motor vertikal biasa

Ⅱ) penggerak motor poros berlubang

Lepaskan penutup tahan air di ujung atas motor, angkat motor, lewati poros atas melalui rotor berongga motor, pasang motor pada siku outlet air, dan pasang mur penyesalan.

Ⅲ) Digerakkan oleh gearbox sudut kanan

Metode pemasangan mirip dengan penggerak motor poros berongga.

Vertical Turbine Long Shaft Pumps (VTP) dibagi menjadi empat produk berikut sesuai dengan jenis impeller dan mode drive:

1. Pompa sentrifugal Single-Stage atau Multi-tahap atau pompa aliran campuran atau pompa aliran campuran (sesuai dengan pompa API 610 VS1) untuk kepala tinggi, di antaranya pompa sentrifugal baling-baling pemandu multi-tahap vertikal dapat diperluas ke pompa barel vertikal (sesuai dengan pompa API 610 VS6).

2. HLB (K) Pompa aliran campuran tahap tunggal (pompa aliran diagonal) untuk aliran yang lebih besar dan kepala sedang.

3. ZLB Pompa aliran aksial tahap tunggal untuk aliran besar dan kepala rendah (sesuai dengan pompa API 610 VS3).

4. Pompa poros panjang vertikalDidorong oleh gearbox sudut kanan untuk pemadam kebakaran dan platform lepas pantai atau tempat dengan catu daya yang tidak mencukupi.

LC Series Vertical Turbine Long Shaft Pump

Rentang kinerja

Laju aliran maksimum: 8800 meter kubik per jam (39600 galon per menit)

Kepala Maksimum: 450 meter (1500 kaki)

Suhu maksimum: 200 ° C (388 ° F)

Fitur struktural

◆ Siku outlet di atas 10 ”adalah bagian yang dilas. Cocok untuk transportasi pompa cairan suhu tinggi.

◆ Pipa eksternal dan bodi baling -baling pemandu keduanya dihubungkan oleh flensa dan diposisikan oleh stoppers, yang membuat perakitan dan pembongkaran menjadi mudah selama pemeliharaan.

◆ Pipa eksternal dengan penentuan posisi stopper memiliki biaya rendah, perawatan yang mudah dan beberapa kesalahan.

◆ Poros transmisi dihubungkan dengan kopling utama untuk pemeliharaan yang mudah.

◆ Ketika media memompa yang mengandung partikel, desain poros transmisi tertutup dengan tabung pelindung dapat digunakan, dan air pembilasan eksternal dapat digunakan untuk menyiram bantalan pemandu, yang cocok untuk memompa media korosif dan abrasif.

◆ Ada berbagai bahan bantalan untuk dipilih, seperti karet, ceramide, serat karbon, keramik, dll.

◆ Permukaan lengan yang dapat diganti dikeraskan untuk memperpanjang masa pakai.

◆ Impeller dan bodi baling -baling pemandu dilengkapi dengan cincin penyegelan ganda.

◆ Perawatan pengerasan permukaan untuk memperpanjang masa pakai. Saat memompa media yang mengandung padat, cincin penyegelan dapat disiram dengan air eksternal.

◆ Desain struktur produk fleksibel dan dapat disesuaikan sesuai dengan kebutuhan pengguna.

Gambar sectional

Seri HLB (K) Vertikal Long-Axis Single Stage Mixed Flow Pump (pompa aliran diagonal)

Rentang kinerja

Laju aliran maksimum: 25.000 meter kubik per jam (110.000 galon per menit)

Lift Maksimum: 70 meter (210 kaki)

Gambar sectional

ZLB Series Vertical Long Shaft Pompa aliran aksial tahap tunggal

Rentang kinerja

Laju aliran maksimum: 20.000 meter kubik per jam (90.000 galon per menit)

Lift Maksimum: 12 m (36 kaki)

Seri ZLB Diagram Bagian Pompa Aliran Aksial Vertikal

Seri VTP Turbin Vertikal Bahan pompa poros panjang: stainless steel 304.316.316L, baja cor ZG235-450, besi cor QT400-18 atau HT250, baja dupleks 2205 atau 2507.

Seri VTP Vertical Turbine Long-Axis Pump memiliki jejak kecil dan lebih aman dan lebih dapat diandalkan daripada pompa submersible. Tidak memerlukan air untuk diisi dan dapat dimulai kapan saja.
Ini memiliki struktur pelepasan pasir yang unik dan dapat beradaptasi dengan air berpasir. Ini menggunakan berbagai bahan yang berbeda dan dapat beradaptasi dengan berbagai media yang berbeda, termasuk asam dan air laut.
