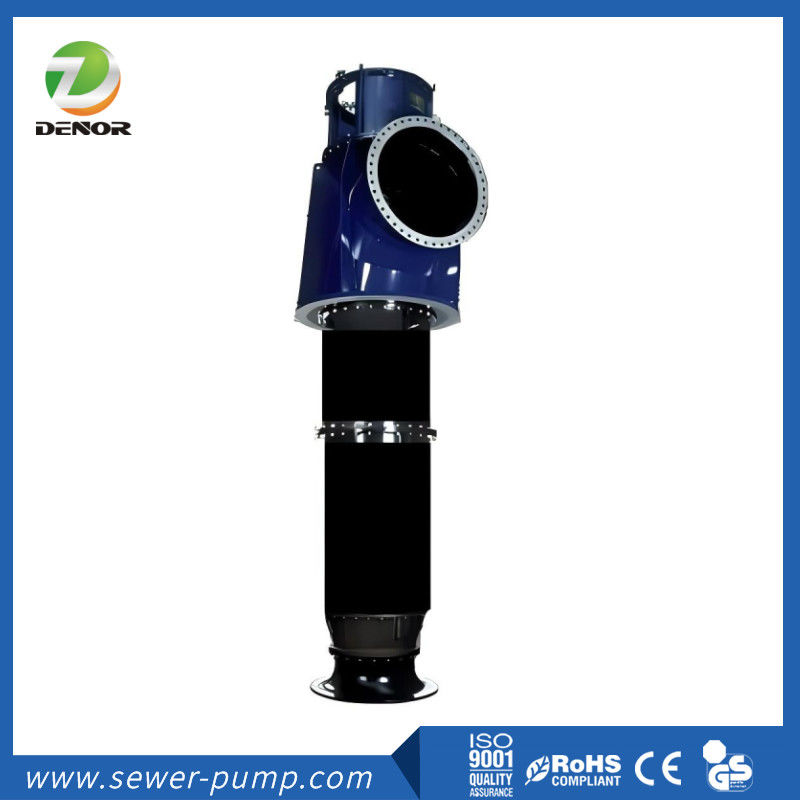

Pompa aliran diagonal poros panjang vertikal untuk pasokan air kota

Makna model

1600HLB (HLBK, HLKS, HLKT) - 20

Diameter outlet pompa 1600 mm

HLB - Pompa aliran diagonal vertikal yang tidak dapat diekstraksi

HLBK - Pompa aliran diagonal vertikal yang dapat diekstraksi

HLKS - pompa aliran diagonal vertikal dengan outlet di atas lapisan dasar

HLKT - Pompa aliran diagonal vertikal yang dapat diekstraksi dengan bilah yang dapat diatur

20 ️ Kepala titik desain pompa adalah 20m

Jangkauan kinerja

Tingkat aliran maksimum: 25.000 meter kubik per jam (110.000 galon per menit)

Tingginya maksimal: 70 meter (210 kaki)

Fitur struktural

1Metode pemasangan

Yayasan satu lapisan: Motor dan pompa dipasang langsung pada satu lapisan dasar, dan outlet pompa dapat diatur di bawah lapisan dasar atau di atas lapisan dasar.

Dinding berlapis ganda: Motor dan pompa dipasang pada lapisan dasar masing-masing, dan outlet pompa berada di antara dua lapisan dasar.

Pompa dapat dipasang di lubang basah atau lubang kering.

Pemasangan lubang basah: Bagian bawah pompa ditenggelamkan ke dalam sump hisap.

Pemasangan lubang kering: Pompa menggunakan saluran air pipa, dan tikungan 90 ° pada saluran air siku digunakan untuk menghubungkan lonceng sedotan pompa dan pipa masuk air.

2. Pompa dibagi menjadi tiga jenis: jenis non-extractable dan tipe rotor-extractable (termasuk tubuh guide vane) atau pompa sebagai jenis seluruh ekstrak.rotor pompa umumnya tidak dapat diekstraksi; ketika diameter pompa lebih dari 1000mm, rotor pompa umumnya dapat diekstraksi.

3Pump impeller dibagi menjadi impeller integral atau impeller gabungan.

4Kekuatan aksial pompa ditanggung oleh bantalan dorongan motor atau bantalan dorongan pompa.dorongan air aksial dan berat rotor pompa umumnya ditanggung oleh bantalan dorongan tubuh pompa, dan koneksi elastis diadopsi antara pompa dan motor.dorongan air aksial dan berat rotor pompa umumnya ditanggung oleh bantalan dorongan motorKetika tubuh pompa menanggung dorongan air aksial dan berat rotor, bantalan dorongan pompa dilumasi dengan minyak tipis,dan komponen bantalan dorongan dilengkapi dengan elemen pengukuran suhu Pt100 untuk mengukur suhu bantalan atau termometer tekanan untuk mengukur suhu minyak pelumasan.

5Bantalan pompa adalah bantalan panduan karet (tahan haus, tahan korosi, tahan air laut) dan bantalan Sailong.Poros pompa biasanya dilengkapi dengan tabung pelindung yang diisi dengan air bertekanan bersih untuk pelumasan dan mencuci bantalan panduanVolume air dapat dikontrol oleh relay aliran untuk mencegah kekurangan air dari kerusakan bantalan.sebuah perangkat penyegelan poros otomatis dipasang di ujung bantalan panduan di badan palang panduan untuk mencegah media masuk ke bantalan setelah dimatikan; bentuk pelumasan termasuk air pelumasan eksternal dan pompa pelumasan sendiri.

6Selain menggunakan bahan yang tahan terhadap korosi air laut,Pompa yang mengangkut air laut juga menggunakan metode anode pengorbanan dan metode catu daya eksternal perangkat perlindungan katoda untuk mencegah korosi elektrokimia bagian pompa.

7. Pompa ditarik langsung oleh motor melalui kopling kaku atau elastis.

8. Inlet hisap pompa memiliki dua jenis: biasa berbentuk trompet atau perbaikan elliptical guide pier.

Fitur

1.Operasi yang lancar, aman dan dapat diandalkan, tidak perlu memulai dengan vakum, dan umur layanan yang panjang.

2.Pompa berukuran kecil, fondasi menempati area yang lebih kecil, panjang pompa di bawah fondasi dapat disesuaikan, dan memiliki kemampuan beradaptasi yang kuat.

3.Saluran aliran sederhana dan andal, menghemat investasi infrastruktur ruang pompa.

4.Struktur yang masuk akal, mudah dirakit dan dibongkar, pemeliharaan dan perbaikan yang mudah dan sederhana.

5.Efisiensi pompa yang tinggi, mengurangi biaya operasi
