Umum

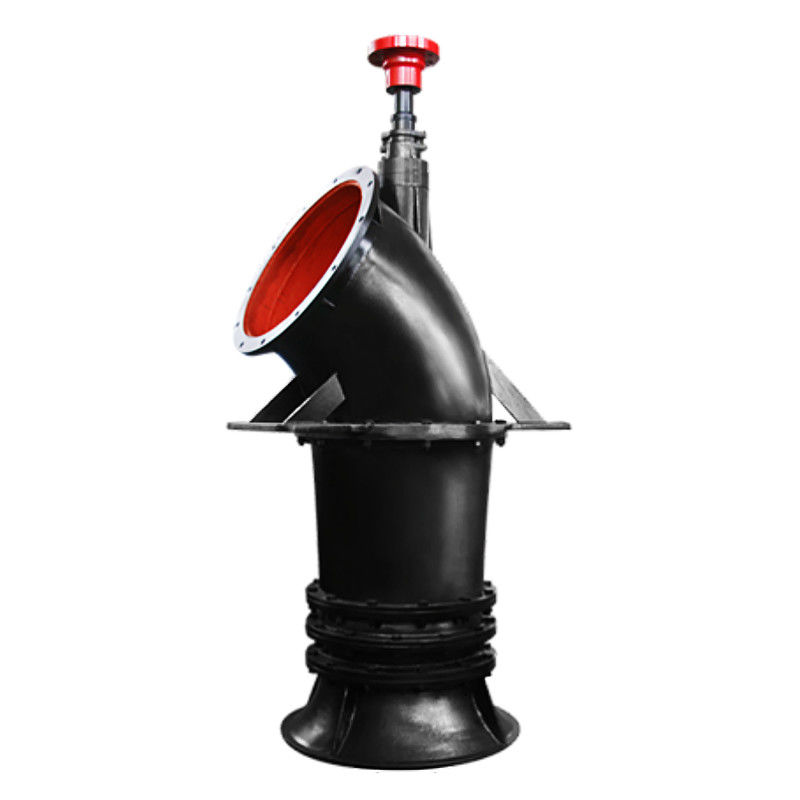

Pompa aliran aksial vertikal ZLB adalah generasi baru dari pompa aliran aksial kecil dan menengah yang dikembangkan oleh perusahaan kami.rendah, aliran adalahbesar,Seri produk ini memiliki spektrum yang luas,kinerja hidrolik yang baik dan struktur baru,itukarakteristikdengan efisiensi tinggi,kinerja kavitasi yang baik,instalasi dan pemeliharaan yang mudah;dan pada saat yang sama,dikombinasikan dengan teknologi kontrol informasi terbaru,sistem pompa air cerdas yang dikembangkan secara independen dapat dikonfigurasi,dengan fungsi pemantauan otomatis,desain,pembuatan,dan kualitas produk seri ini memenuhi standar GB/T13008"Kondisi teknis untuk pompa aliran campuran dan pompa aliran aksial"
Aplikasi
Seri produk ini dapat digunakan untukair bersih atau cairan lain dengan sifat fisik dan kimiadekat denganairdengan suhu media pengangkut tidak lebih dari50°C. Mereka banyak digunakan dalam proyek konservasi air skala besar, irigasi lahan pertanian, air pengangkutan industri.Proyek pasokan air kota dan drainase dan pengalihan air
Tabel Parameter Kinerja
| Model |
Kapasitas(m3/s) |
Sudut pemasangan |
Kepala(m) |
Efisiensi Pompa(%) |
Kekuatan poros(kW) |
Kecepatan(rpm) |
Diameter luar impeller(mm) |
| 1200ZLB-125 |
3.16 |
- 6 |
3.5 |
84.2 |
127.6 |
490 |
970 |
| 3.36 |
- 4 |
3.9 |
84.5 |
150.4 |
| 3.67 |
-2 |
4.1 |
85.1 |
174.8 |
| 4.17 |
0 |
4.1 |
85.5 |
196 |
| 4.41 |
2 |
4.4 |
85.7 |
219.6 |
| 4.68 |
4 |
4.6 |
84.7 |
247.8 |
Tabel Konfigurasi Standar Bahan
| Deskripsi bagian |
Air |
Air limbah |
| GB |
ASTM |
GB |
ASTM |
| Konus hisap |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Badan pisau panduan |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Penggerak |
HT250 |
A4835 |
ZG07Cr19Ni10 |
CF8 |
| Kamar impeller |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Pipa lentur outlet |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Lengan poros |
06Cr19Ni10 |
304 |
14Cr17Ni2 |
431 |
| Selang |
40Cr |
5140 |
20Cr13 |
A276-420 |
| Kopling |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Bantalan panduan |
Bantalan karet |
/ |
Bantalan Thordon |
/ |
| Kotak kelenjar |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Segel kemasan |
PTFE |
/ |
PTFE |
/ |
| Pengepungan radial dorongan |
Bantalan bergulir |
/ |
Bantalan bergulir |
/ |
| Dasar motor |
Q235B |
A36 |
Q235B |
A36 |
| Mengemudi basis |
HT250/Q235B |
A4835/A36 |
HT250/Q235B |
A4835/A36 |

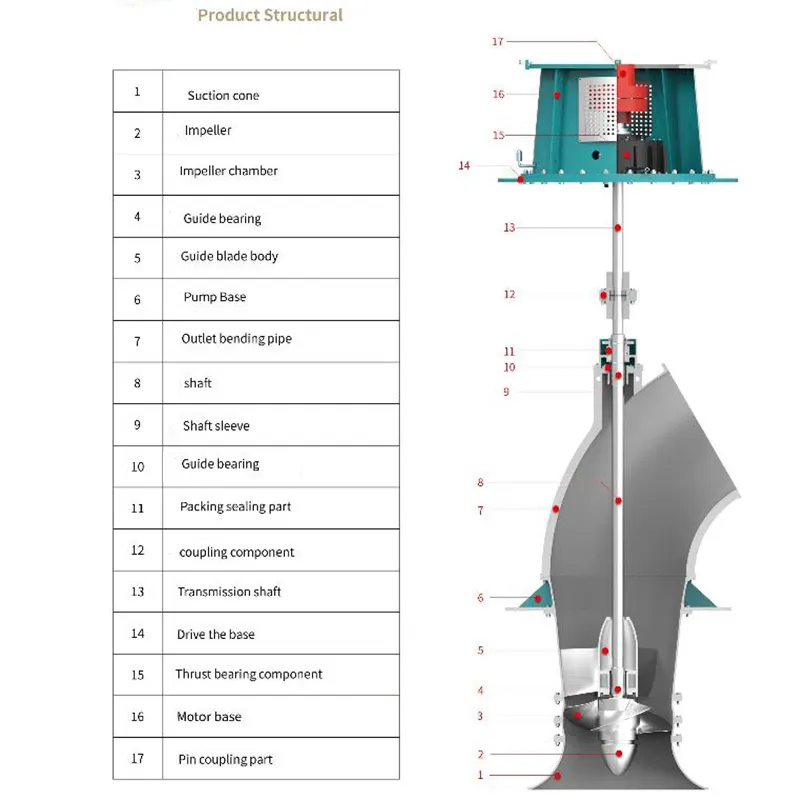

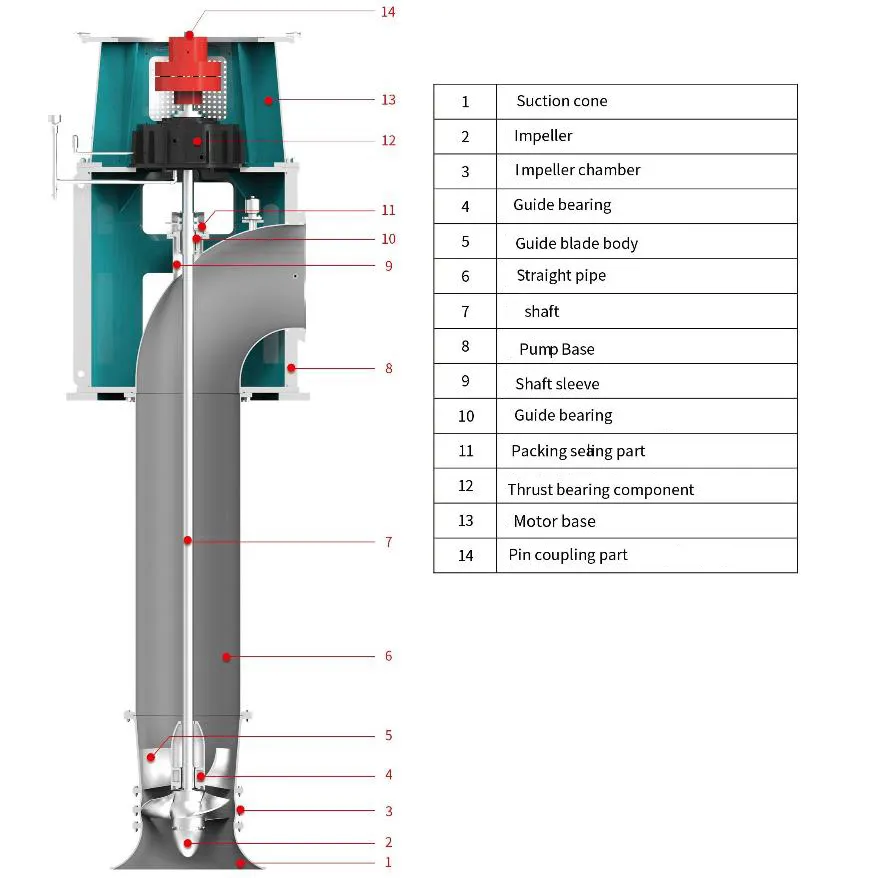

Keuntungan Struktur
1.Membimbing janggut
Standar dengan bantalan panduan karet berkualitas tinggi dengan koefisien gesekan kecil, penyerapan getaran dan terutama cocok untuk pompa aliran aksial
Bantalan panduan bagian bawah mengadopsi struktur memanjang dengan rasio panjang-diameter yang lebih baik, yang sangat meningkatkan stabilitas bagian rotor;
Dirancang dengan cukup aliran pelumasan,dan efek pelumasan pendingin yang baik
2. Outlet lentur tabung
Precision casting, reasonable radius of curvature, internal passage smooth transition, optimasi kinerja
Desain struktur multi-sarang meningkatkan kekuatan dan kekakuan tubuh
Desain lubang angkat yang masuk akal, angkat yang nyaman
3.Kamar impeller
Precision casting, internal passage smooth transition, optimasi kinerja
Struktur setengah untuk pemeliharaan yang mudah
4.Penggerak unit bearding
Dalam kondisi kerja konvensional, tulang rusuk radiasi panas dari lingkaran luar memancarkan panas, sehingga kesulitan penerimaan air eksternal di lapangan diselesaikan
Di bawah kondisi kerja khusus,tingkatkan radiasi panas dari kumparan untuk memastikan bahwa unit berjalan untuk waktu yang lama
Dilengkapi dengan alat pengukuran getaran online dan alat pengukuran suhu untuk memastikan operasi yang aman
5. Kepala sekolah Shaft
Baja standar untuk poros kekuatan tinggi,kekuatan tinggi,kekakuan yang baik,kecepatan kritis yang tinggi,memastikan operasi yang andal
Dan bagian yang cocok dengan bantalan panduan dan pengemasan disediakan dengan lengan pelindung yang dapat dilepas, dengan pemeliharaan yang nyaman
6.Impeller
Desain teori aliran 3-D dan simulasi komputasi CFD diadopsi,dengan efisiensi tinggi dan zona efisiensi tinggi yang luas,dan kinerja kavitasi yang baik
Model hidrolik yang dikembangkan secara independen,efisiensi tinggi luas
Mengadopsi cetakan logam, pengecoran presisi
Keuntungan Produk
Penghematan energi efisiensi tinggi: model hidrolik dirancang dengan teori aliran 3-D dan dihitung dengan simulasi komputasi CFD,dengan kinerja terbaik dalam teori.Komponen hidraulik terbuat dari cetakan logam, cetakan pisau panduan yang tepat dicetak dengan mesin CNC; cangkang pisau panduan dan kerucut hisap kosong dicetak dengan pasir resin,saluran aliran padat sepenuhnya sesuai dengan gambar desain,dengan efisiensi yang lebih tinggi, dan zona efisiensi tinggi yang luas
Keandalan tinggi:desain saluran aliran masuk wajar, air masuk seragam tanpa pusaran, dengan aliran lancar, konsentrisitas mutlak o poros pompa,dan keseimbangan statis yang sangat baik dari bagian rotor memastikan bahwa pompa memiliki getaran rendah dan kebisingan rendah ketika berjalan pada kecepatan tinggi
Teknologi canggih:Semua bagian menggunakan cetakan logam, pengecoran presisi, kualitas bagian dapat diandalkan
Perawatan rendah:struktur yang wajar, perakitan dan pembongkaran yang nyaman, dan pemeliharaan yang sederhana
Pengelolaan persediaan:Pengelolaan persediaan yang wajar,waktu pengiriman singkat,pengiriman cepat
Pemantauan otomatis:Dilengkapi dengan sistem pompa air cerdas yang dikembangkan secara independen,dengan fungsi pemantauan otomatis
Instruksi Pemesanan
1.Silakan berikan informasi berikut saat memesan
★Data modus pompa atau kondisi kerja:kapasitas,kepala dan parameter seperti efisiensi dan ketinggian permukaan air di lokasi harus dipenuhi
★Medium:jenis,suhu,korosif dan sifat fisik atau kimia lainnya
★Bahan bahan ((Jika tidak untuk menentukan bahan,pompa akan disediakan sesuai dengan bahan standar)
★Keperluan motor:kekuatan,tekanan,kelas perlindungan,kelas isolasi,metode pendinginan,anti ledakan atau tidak dll
★ Instrumen tampilan lainnya dan persyaratan peralatan pemantauan,seperti alat ukur tekanan,termometer bimetal,resistensi suhu PT100,perangkat pengukur getaran,penerjemah tekanan, dll.
2Instruksi pemilihan model
★Pesenan tidak dibatasi oleh daftar parameter kinerja.data dalam katalog hanya parameter titik khusus,kita dapat merancang dan memproduksi produk sesuai dengan persyaratan pengguna
